电线电缆的耐火测试和阻燃测试

浏览数量:0     作者:本站编辑     发布时间: 2020-04-13      来源:本站

电线电缆的耐火测试和阻燃测试

电线电缆的耐火测试和阻燃测试


阻燃测试

为了评估电缆的阻燃性能,国际电工委员会制定了三个标准,即IEC60332-1,IEC60332-2和IEC60332-3。 IEC60332-1和IEC60332-2用于评估单根电缆在倾斜和垂直放置时的阻燃能力(相应的国内标准GB12666.3和GB12666.4)。与捆扎电缆垂直燃烧的阻燃性要求相比,IEC60332-3(等效于GB12666.5-90)用于评估捆扎电缆垂直燃烧的阻燃性。

IEC 60332-1 / BS 4066-1(单根电线或电缆垂直燃烧测试)

这是单根电缆的阻燃标准。该测试规定将60厘米长的样品垂直固定在前壁上打开的金属盒中,并且火焰长度为175毫米的丙烷燃烧器从距燃烧器450毫米的位置以45度角与电缆接触。样品的上固定端。如果样品的燃烧损伤距离固定端下部不超过50mm,则测试通过。

IEC 60332单电缆垂直燃烧测试仪

IEC 60332-3 / BS 4066-3(捆绑电线或电缆的垂直燃烧测试)

这是捆绑电缆的阻燃标准。该测试规定,将3.5 m长的电缆样本束用铁丝固定在梯形测试架上,并根据不同类别所需的非金属材料确定样本数。样品垂直悬挂在炉子的后壁,空气通过底板上的进气口引入炉子。丙烷扁平燃烧器在750°C的火焰下与样品接触。在强制燃烧样品的情况下,垂直燃烧20分钟内不得点燃样品(气流排放5m3 / min,风速0.9m /秒)。在2.5米内自熄。 IEC60332具有A级,B级,C级和D级来评估阻燃性能。

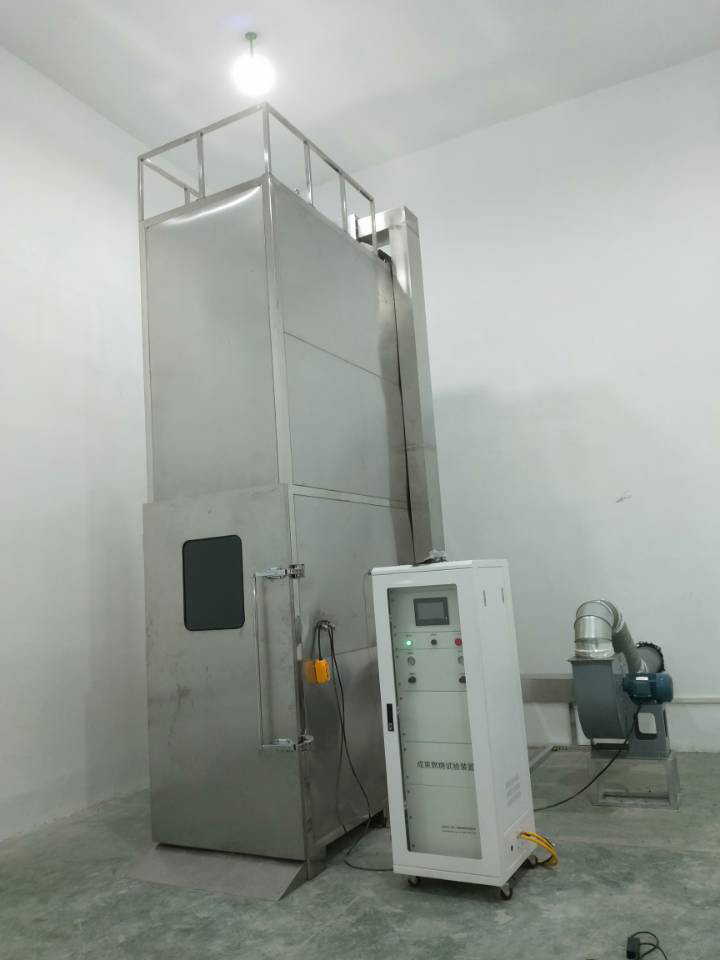

GD-18380

IEC耐火测试

耐火电缆是指在火焰燃烧时保持一定时间正常运行的能力,即保持电路完整性(电路完整性)的能力。为了评估电缆的耐火性能,国际电工委员会和英国电工委员会分别制定了两个标准:IEC60331和BS6387。相比之下,BS6387具有比IEC60331更高的防火要求。

IEC60331阻燃等级

在IEC60331-1999中,消防温度要求为750℃/ 3h,这意味着在750℃施加300伏电压,可燃烧3小时而不会击穿。


BS6387阻燃级

要求通过BS6387水平认证m断裂测试,喷水测试和机械冲击振动测试。水平燃烧实验对于A类为650℃/ 3h,对于B类为750℃/ 3h,对于C类为950℃/ 3h,对于S类为950℃/3min。A类表示在650℃于300伏特燃烧3小时无故障B级是指在750℃的300伏特下燃烧3小时而无击穿; C级表示在950℃施加300伏特电压,燃烧3小时无击穿; S级表示在950°C下在300伏特下可燃烧3分钟,而不会击穿。喷水燃烧测试分为W级,这意味着在施加300伏电压后将其燃烧15分钟,然后将其浸入水中15分钟而不会击穿。冲击振动试验分为X级650℃/ 15min,Y级750℃/ 15min和Z级950℃/ 15min,X级是指在650℃施加300伏电压并在燃烧时产生机械冲击,每30秒振动15分钟。分解; Y电平是指在750℃施加300伏特,同时每30秒燃烧和机械冲击15分钟而无击穿; Z电平表示950℃施加300伏电压,同时每30秒燃烧和机械冲击一次,一次15分钟无击穿。 BS6387要求的最高级别模型是CWZ。

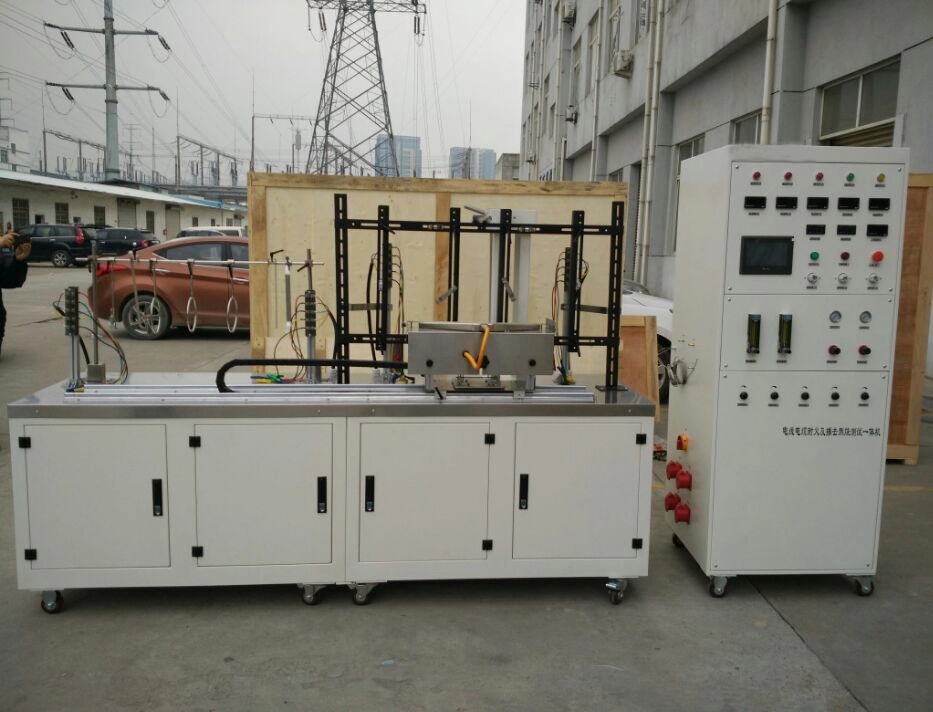

IEC60331 BS6387电线耐火测试仪
