泄漏跟踪测试仪标准操作方法分析

浏览数量:0     作者:本站编辑     发布时间: 2019-10-11      来源:本站

泄漏跟踪测试仪标准操作方法分析

泄漏跟踪测试仪标准操作方法分析

T固体绝缘材料跟踪指标用于模拟电气绝缘产品,家用电器产品及其产品的漏电电阻的跟踪指数和跟踪指数。I简单,准确,可靠,实用。

E实验原理:在固体绝缘材料的表面上进行泄漏跟踪测试,在规定尺寸(2 mm * 5 mm)的铂电极之间施加一定的电压,并定时(30 s)固定高度(35)毫米)滴落指定的液滴体积。L用液体(0.1%NH 4CL)评估固体绝缘材料在电场和受污染介质共同作用下的表面电阻,并确定其比较跟踪指数(CTI)和证明跟踪指数(PTI)。

1。操作步骤

样品测试

T每次测试前应清洁电极,检查两个电极之间的距离。 (与随附的宽度校正板一起校正。T校准板上刻有两条刻度线,分别为30 mm和40 mm。T他用于校正样品中落针的高度,通常由工厂校正。)

1)将要测试的样品放在支撑板上。T如果试件表面不平整(高度调节杆安装在支撑板的底部),然后根据指定的力将两个电极的刀片压在样品上。

2)检查两个电极之间的距离,以确保电极和样品之间的良好接触。I如果两个电极的边缘被腐蚀,则应再次使其锋利。T将电压调整为一个可除以25的合适值,并调整电路的电阻,以使短路电流在给定的偏差内。T然后使电解液滴在测试表面上,直到形成电痕迹以引起损坏或滴下50滴电解液为止。

3)I0.5 A或更大的fa电流流经样品表面上两个电极之间的导电路径至少2 s,然后过电流继电器工作,或者如果继电器不工作并且样品燃烧,则认为样品发生了损坏。

4)I如果在同一样品上进行了多次测试,则应注意在测试点之间留有足够的间隔,以使溅落在测试点上的灰尘不会污染其他测试表面。

5)由于测试可能会产生有害或有毒气体。T因此,在测试前按“排气”按钮以除去这些气体。

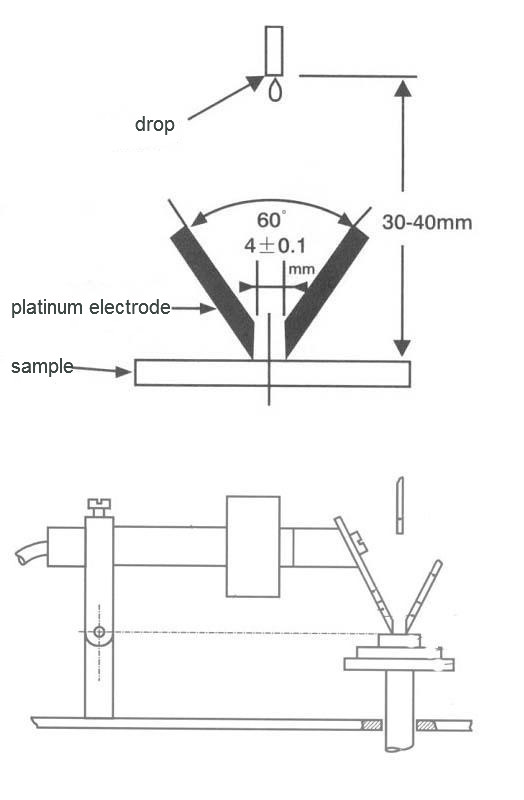

跟踪指标GBT4207

2。CTI的测定

1)将电压调整到预选值,并进行50滴测试样品而不损坏,或在50滴以内直到损坏发生。A然后将较低或较高的电压施加到样品的其他测试点进行测试,直到在五个不同的点处50滴的最大电压都没有损坏。T最大电压为CTI(例如CTI 425)。这意味着最大电压值降低了25 V,其他五个点又进行了一步测试,并且样品在100滴跌落下也没有损坏。S有些材料可能不符合以下要求。对于这些材料,必须确定在五个测试点上样品可以承受100滴或更多溶液的最大电压值,并将该电压值附加到CTI,例如CTI 425(375)。

2)如果材料的性能未知,则可以从测试范围的中间选择起始电压,例如300V。如果样品能承受50滴,请增加电压并再次测试;如果少于50滴样品破裂,请降低电压并再次测试。该电压的升高或降低应为25V或25V的倍数。继续测试直到获得五个样品以承受50滴的最高电压值。

3)对于大多数材料,50滴的电压(样品在此电压下承受50滴的电压而不会形成迹线)被认为接近渐近值。该测试比50滴的电压低25V,是为了进一步证明以下事实:在没有电跟踪的情况下,使材料经受100滴的电压低于50滴的电压,并且该电压距离更远来自渐近线。

注意:在更高的电压和超过50滴的情况下,样品可能会由于溶液和污染物在凹痕和样品表面小孔上的积聚而被破坏(如过电流继电器的作用所示),而不是通过导电路径。此时,必须重复测试。如果未获得定义中指定的结果,则将在测试报告中进行说明。

3。DPTI(电气走线电阻)的确定

1)在材料规范或电气设备规范的标准或其他标准中,如果仅需要进行一次耐漏电测试,则应根据1进行测试,但仅在规定的电压下进行测试。指定数量的样本应承受50滴而不会损坏。

2)建议使用五个样本。在特殊情况下,可以指定更少的样本。

3)首选测试电压为:175V,250V,300V,375V或500V。跟踪索引缩写为PTI。

4。D侵蚀的确定

1)没有电迹线的样品应清除附着在其表面的碎屑或松散地附着在其上的分解材料,然后将其放在平坦的标尺板上。用具有半球形末端且直径为1 mm(精确到0.1 mm)的探针测量每个样品的最大腐蚀深度。测试报告中应记录五次测量的最大值。

2)当按2进行试验时,应在与CTI相对应的电压下对五个试样进行腐蚀深度测量。

3)当按照3进行测试时,应在指定电压下承受50滴的样品上测量腐蚀深度。
