IEC 60754电缆释放气体卤素电导率测试仪
产品介绍
IEC 60754电线和电缆释放的气体卤素电导率测试仪是一种精确装置，旨在评估当燃烧电线和电缆的非金属材料（例如绝缘和护套）时释放的气体特征。它符合IEC 60754-1和IEC 60754-2国际标准及其同等标准（例如EN 60754，BS EN 60754，UL 2556）。测试仪通过在800°C（用于卤代气体含量）或950°C（用于酸度和电导率）的800°C（用于卤代酸性气体含量）下燃烧1G的样品，验证低流寿零释放（LSZH）电缆的消防安全性。该设备集成了管炉，气体收集系统，pH计和电导率计，支持自动温度控制和数据记录，并广泛用于建筑，铁路，船只等领域的电缆材料认证测试中。
标准
1。IEC60754标准
IEC 60754-1：2011+A1：2019
标题：对电缆燃烧材料燃烧过程中进化的气体测试 - 第1部分：确定卤代气体含量
描述：指定在电线和电缆材料（基于卤代聚合物或含有卤素添加剂的化合物）燃烧过程中释放出的卤代气体（除氢氟）的设备和程序。
适用：测试电缆绝缘或护套材料的卤代气体含量（以mg/g表示）。
备注：不适用于测定氢氟酸（请参阅IEC 60684-2）。
IEC 60754-2：2011+A1：2019
标题：对电缆燃烧材料燃烧过程中进化的气体测试 - 第2部分：确定酸度（通过pH测量）和电导率
描述：通过测量溶解在水中的燃烧气的pH值和电导率，评估电线和电缆材料燃烧过程中释放的气体的酸度和腐蚀性。
应用：低烟雾零卤素（LSZH）电缆材料的酸度（pH≥4.3）和电导率（≤10µs/mm）的测试。
注意：测试在950°C下进行，而IEC 60754-1中的测试是在800°C下进行的。
测试范围
测试仪适合以下材料和方案：
测试对象：
绝缘层，鞘层或其他基于聚合物的电线和电缆的材料。
含有卤素（氯，溴，碘等）或无卤素（低烟雾零卤素，LSZH）材料的电缆。
非金属材料（例如PVC，PE，PP或含有卤素添加剂的化合物）。
注意：不适用于确定含氟材料中氢氟酸的释放（请参阅IEC 60684-2）。
应用领域：
低烟零卤素（LSZH）电缆的性能验证。
需要高电缆消防安全的建筑物，铁路，船舶，数据中心等场景。
电缆认证根据国际和区域标准（例如IEC，EN，UL，BS，AS/NZS）。
测试条件：
IEC 60754-1：燃烧温度为800°C±10°C，并确定卤代酸气体含量。
IEC 60754-2：燃烧温度为950°C±10°C，测量酸度和电导率。
样品质量：通常1G（±0.005g），需要均匀切碎或磨碎。
测试范围的定量指标：
卤代气体含量（IEC 60754-1）：以mg/g表示，测量了卤代气体的总量，例如氯化氢（HCL）和氢溴化物（HBR）。
典型要求：无卤素电缆的卤代含量≤5mg/g。
酸度（pH值）（IEC 60754-2）：燃烧气的pH值溶于水中。
典型要求：pH≥4.3（低腐蚀性）。
电导率（IEC 60754-2）：以µs/mm为单位溶于水中的燃烧气体的电导率。
典型要求：电导率≤10µs/mm。
测试内容
测试人员根据IEC 60754-1和IEC 60754-2的要求执行以下测试内容：
1。IEC60754-1：卤素酸气体含量测试
目的：确定当电缆材料燃烧时释放的卤代气体的总量（表示为氯化氢等效，单位为mg/g）。
测试步骤：
样品制备：取1克样品并将其切成≤2mm的粒径以确保均匀性。
燃烧：将样品放在管炉中，并在800°C±10°C下燃烧，然后将干燥的空气（流速0.015m³/h至0.03m³/h）。
气体收集：燃烧释放的气体是通过洗涤瓶（含有蒸馏水或其他吸收液）收集的。
化学分析：
卤素含量取决于滴定（例如硝酸银滴定）或离子色谱法确定。
计算以等效氢表示的卤代气体含量（mg/g）。
测试结果：
卤代气体含量（mg/g）。
确定材料是否符合无卤素标准（通常≤5mg/g）。
设备要求：
管炉（加热至800°C）。
空气供应系统（精确流量控制）。
气洗瓶和吸收液体。
滴定装置或离子色谱。
2。IEC60754-2：酸度和电导率测试
目的：确定电缆材料燃烧以评估其腐蚀性时释放的气体的酸度（pH值）和电导率。
测试步骤：
样品制备：取1克样品并将其切成≤2mm的颗粒。
燃烧：将样品放在管炉中，并在950°C±10°C下燃烧，然后通过潮湿的空气（含有水蒸气，流速为0.015m³/h至0.03m³/h）。
气体收集：燃烧气是通过燃气瓶收集的（含有固定的蒸馏水，通常为1000毫升）。
测量：
使用pH计测量溶液的pH值。
使用电导率计测量溶液（µS/mm）的电导率。
结果计算：
pH值：直接记录。
电导率：以样品长度（µS/mm）的每毫米电导率表示。
测试结果：
pH值（典型要求≥4.3）。
电导率（典型需求≤10µs/mm）。
确定材料是否满足低腐蚀性要求。
设备要求：
管炉（加热至950°C）。
湿空气供应系统（控制湿度）。
煤气洗瓶和蒸馏水。
pH计和电导率计（精度符合ISO 385等）。
主要功能:
1。优化的结构设计，合理的布局，易于操作；
2。所有外壳都是由不锈钢制成的；

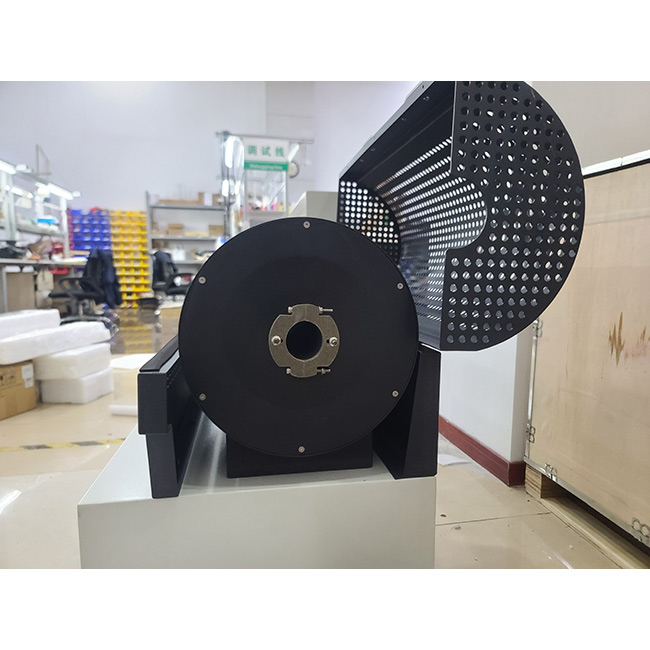

3。管状炉的有效长度为500〜600mm，内径为40〜60mm，是
配备可调电加热系统；
4。配备了美国进口热电偶；
5。燃烧船的大小为45〜100mm长，宽12〜30mm，深5〜10mm；
6。电导率测量设备的范围为0.01US/mm〜100US/mm；
7。控制室使用电子温度控制来智能控制管状的温度
炉;
8。配备了2个加油机瓶
9。样品室尺寸为1升
10。具有电子显示和电极的配备pH值和电导率测试仪
11。气流计和所有必要的二氧化硅防火管，以防止气体腐蚀。 12。活化的碳（空气过滤）：通过过滤器过滤空气源
13.硅胶用于干燥空气源；
14。pyrex管：用户可以轻松将样品插入Pyrex炉管中以保护管道免受损坏
15。燃烧船移动系统：电动机自动移动燃烧船设备；制作
测试更聪明；
16。模式转换：模式转换开关（有两种测试方法，IEC 60754-1&IEC 60754-2）
17.温度警报控制器：控制炉中的温度以防止过热
18。计时器：IEC 60754-1或IEC 60754-2用于测量时间的设备
19.抽屉：用于存储配件的盒子（例如电导率计，pH计等）
20温度显示：显示炉的核心温度
21。永久性磁力搅拌器：用于在蒸馏的Wate中混合燃烧气的搅拌器
22。电导率计：测量燃烧气体电导率的仪器
规格：
| 方面： | 1,500（W）X500（D）X600（H）MM |
| 力量 | AC 220V，50/60Hz，15a |
| 重量 | 60kg |
