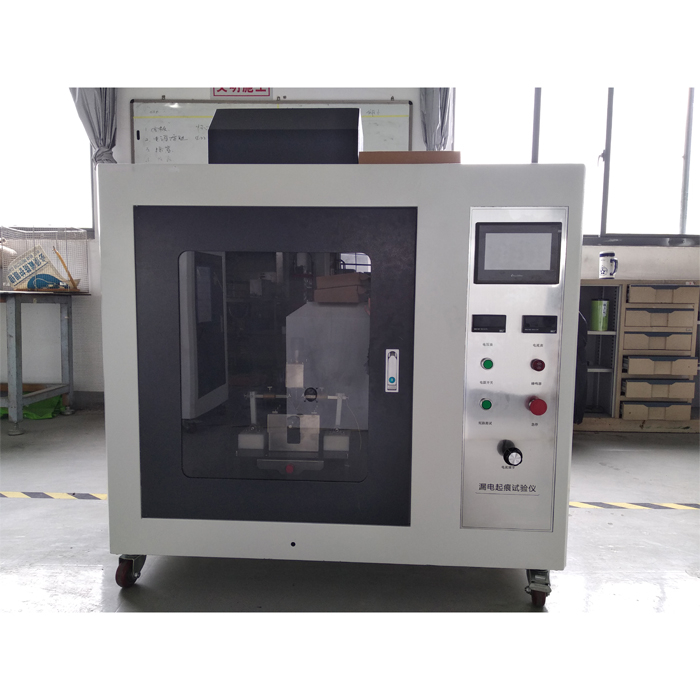

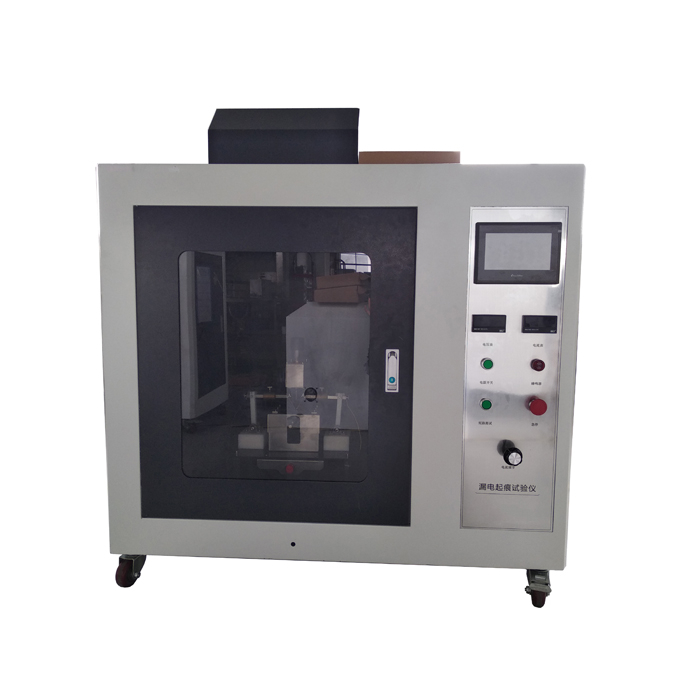

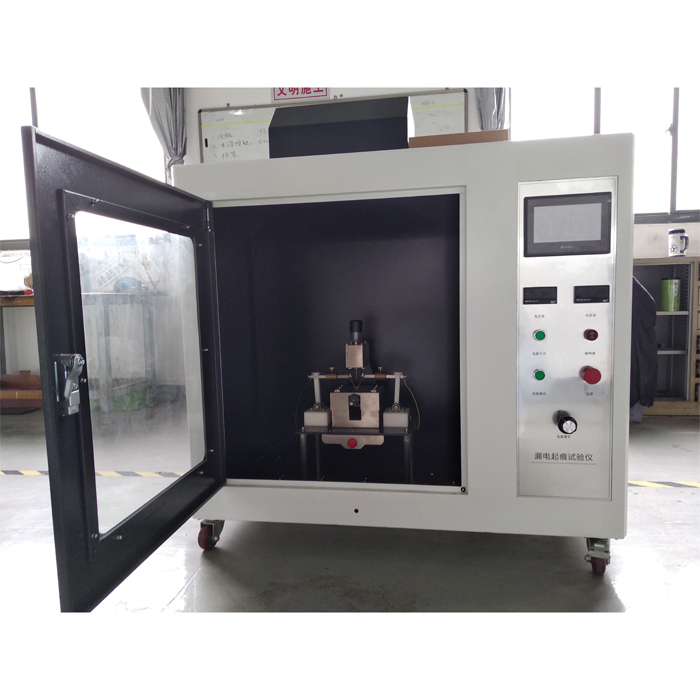

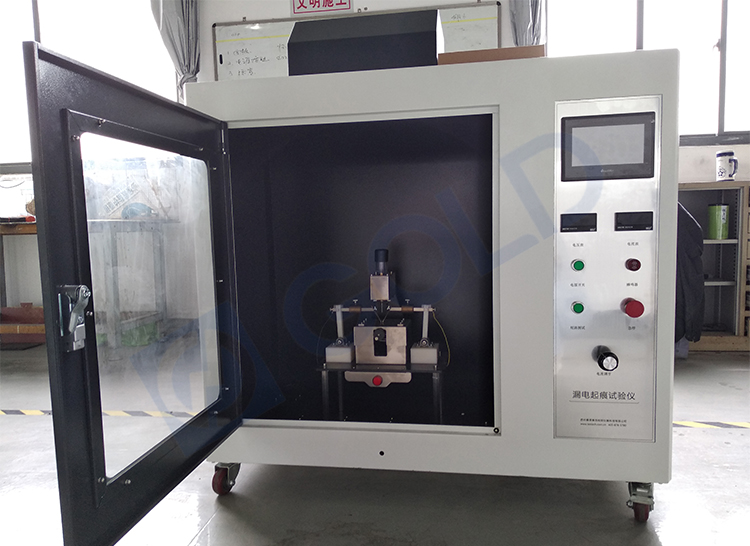

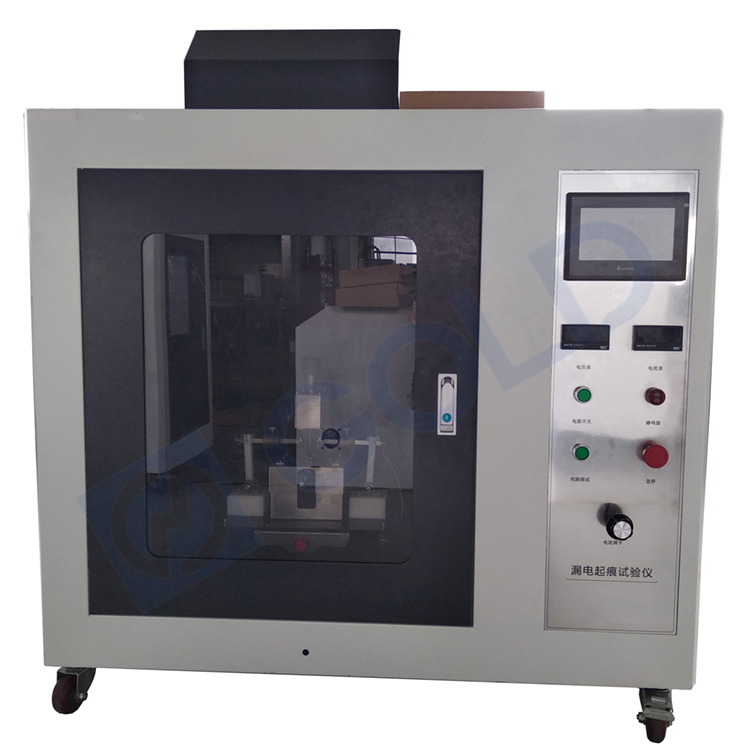

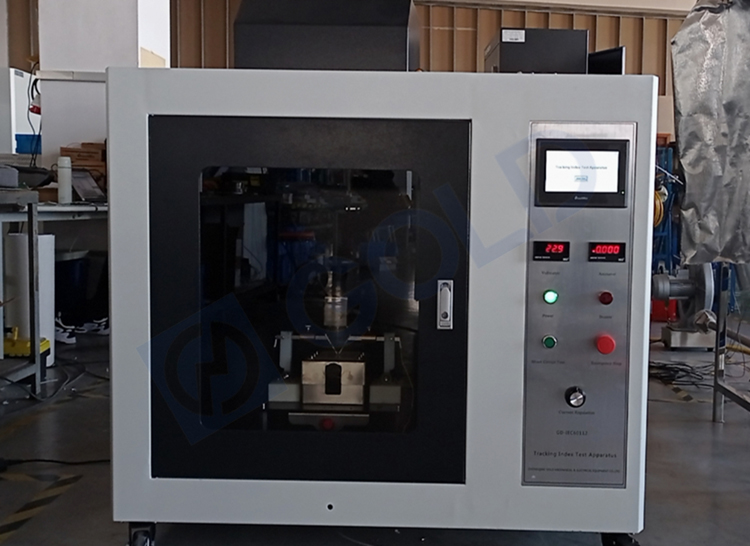

IEC60112跟踪测试仪
介绍:
跟踪测试仪严格按照GB4207,IEC60112标准进行设计和制造。适用于照明,低压电气设备,家用电器,电机,电动机,电动工具,电子设备,电气仪表。它还适用于绝缘,塑料,电连接器,配件行业。固体绝缘材料的证明和比较跟踪指标的确定方法。它具有简单,准确,可靠和实用的功能。
标准:
GB / T4207
GB4706.1
ASTM D 3638-92
IEC60112
UL746A
特征:
1.燃烧室烤漆处理;美观,耐腐蚀;尺寸:1200mm X 600mmx 1200mm;
2.所有样品架均由不锈钢制造;
3.该设备由电压表,电流表,时间过流继电器,电源,电路控制系统,按钮开关,指示灯等组成;
4,自动滴头装置包括滴头管,滴头,计数装置,滴头计数装置,滴头控制装置,滴下量具;
5.滴灌装置可调节;调整高度为30-40mm;确保滴水位置在两个电极的中间;

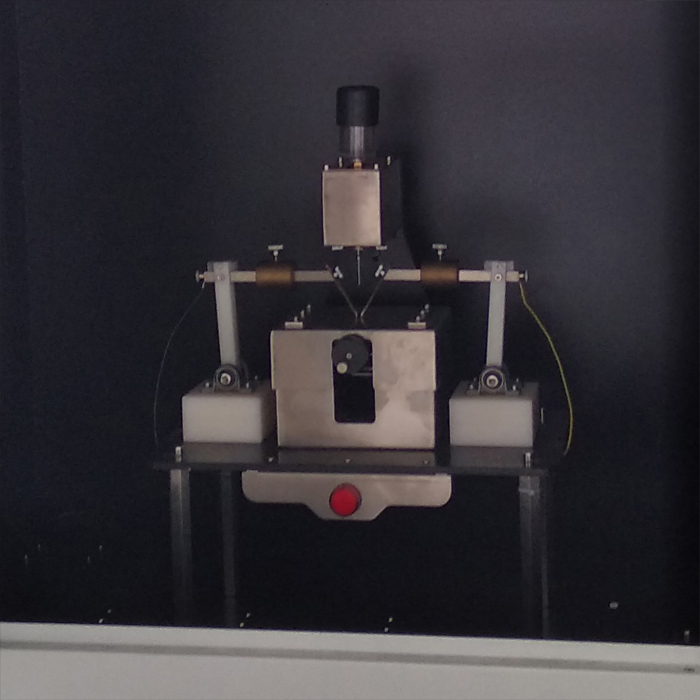

6.电极装置包括铂电极,电极夹具,4mm规等,电极可调节,可拆卸;
7.电极宽度5mm,厚度2mm,铂99.9%纯度,尖端30至60度;
8.电极样品压力可调,可调范围(1.00N±0.001N);电极距离4.0mm±0.01mm,角度60°±5°;
9.带样品台;
10.配玻璃:厚度≥4mm;
11.配电解液:每瓶氯化钠和烷基萘磺酸试剂。
安全控制系统:
1.测试电压:0〜1000V可调。电压表的最大误差显示为:1%。
2.短路电流:(1 Guest 0. 1)A.电压降值不超过10%。
3.测试电流超过0.5A持续时间超过两秒时,系统会自动关闭设备。
4.防盗门控制系统;门打开,测试系统无法正常工作。
5.电极:每对5mm×2mm矩形铂电极和黄铜电极符合IEC60112图B.1的尺寸要求。
6.电极:电极之间形成的角度为60°偏差5°,间距为(4土0.1mm)。
7.电极:样品压力:1 00N禁用0.05N。
8.滴灌系统:(30±5)秒(时间29.8S +开放滴灌持续时间0.2S)自动计数,数字显示(可预设),50滴时间:(24.5土壤2)分钟。
9.滴水系统:一滴流体针尖到样品表面的高度:35毫米,残差5毫米(附有一个量规,用于测量您的参照物)。
10.滴灌系统:滴灌重量:20滴:0.380g〜0.489g; 50滴:.. 0 997g〜1147g。
11. PLC带触摸屏控制系统;为了实现更智能的测试,更方便的操作。
12.测试数据自动记录,自动存储,免费检索。
规范:
电极材料 | 电极头-铂金属(铂) |
电极压力 | 1.0±0.05牛顿 |
电极距离 | 4.0mm±0.01mm,角度60°±5 |
电极电压 | 100〜600V(48〜60HZ)可调,短路电流1.0±0.1A小于10% |
下降高度 | 适用30〜40mm可调 |
落料尺寸 | 44〜55滴/ 1cm3可调 |
下降时间 | 30s±5s, |
下降时间 | 0〜9999次可用 |
泄漏判断 | 当回路电流大于0.5A并保持2秒钟时,继电器切断电流,结果表明采样失败 |
测试过程 | 自动控制,独立通风 |
参考标准 | IEC60112,GB / T4207,GB4706.1 |
内卷 | 0.1立方米(可定制0.5立方米或0.75立方米) |
外形尺寸 | 630mm宽x390mm深x750mm高 |
