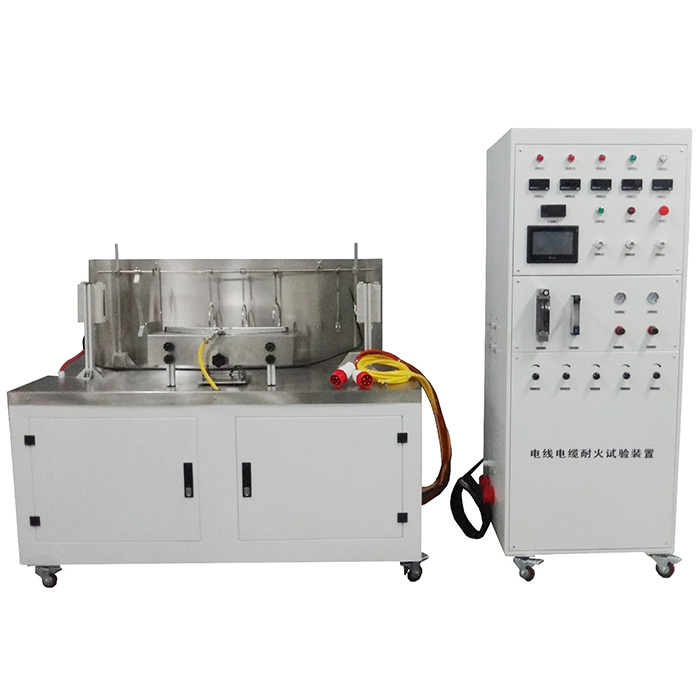

IEC 60331电线电缆耐火性测试和锤击测试机

介绍：

难以着火并能够防止或延迟火焰蔓延的电线和电缆通常是指可以通过GB / T18380.3（相当于IEC60332-3）测试的电线和电缆.IEC 60331电线和电缆的耐火性测试和锤击测试机完全符合BS6387-2013设计和制造的最新标准要求;设备可以最大程度地为客户节省多个电气控制箱的成本。它可以在一个电气控制箱的基础上测试三个测试。

该系统采用触摸屏微电脑控制系统；可以在屏幕上自由选择各种实验。
锤式试验台还可以实现自动点火或手动辅助点火。火焰温度可以达到950度以上。

标准：

•IEC 60331第12部分

•IEC 60331第31部分

•IEC 60331-1

•BS6378（可选）

主要特点：

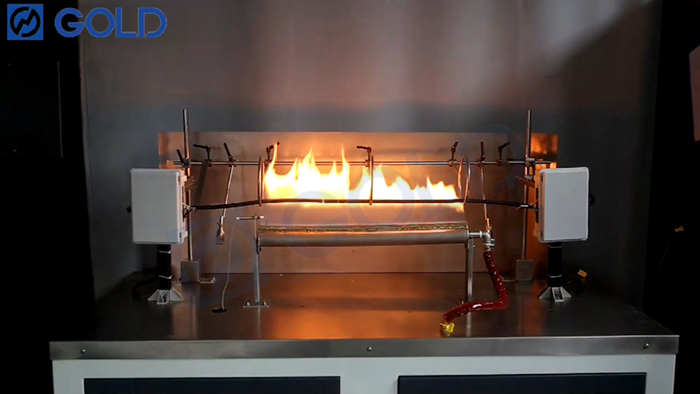

耐火测试：

1.燃烧器是带文丘里混合器的带式丙烷喷灯，喷嘴长500mm，宽15mm，并装有文丘里混合器。

2.三排燃烧孔交错排列，燃烧器前端宽度：15mm；孔的直径：1.32mm，孔中心之间的距离：3.2mm。

3.在喷嘴板的两侧设有一排导向孔，以保持火焰燃烧。

4.进口双流量计和压力调节。

5.风量（80±5）L / min；丙烷流量（5±0.25）L / min

6.具有测温装置直径2mm； （K型热电偶）。

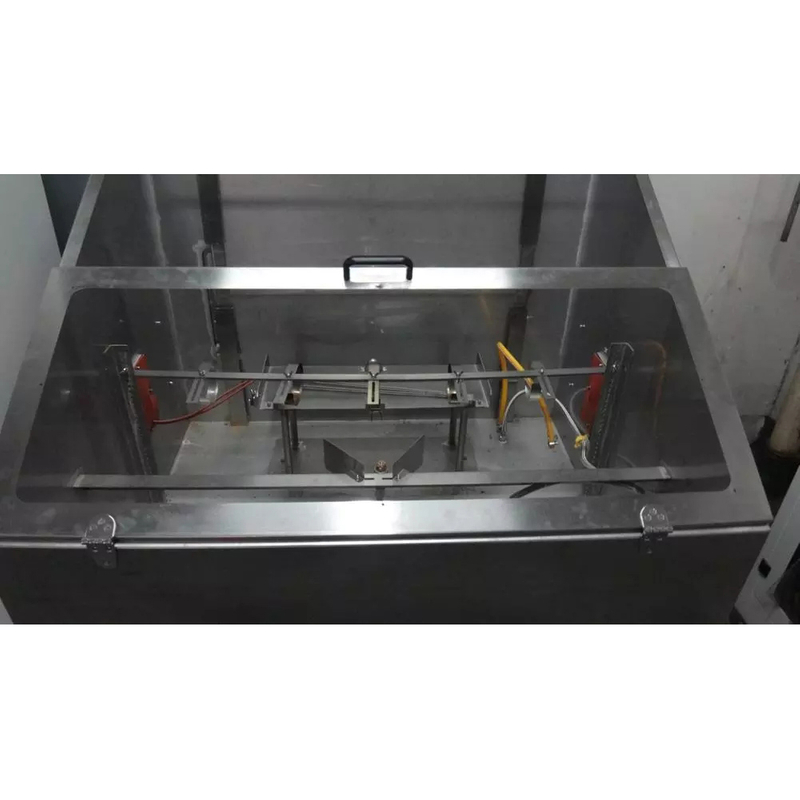

7.在样品架的一端安装了一个夹子以固定样品，另一端促进沿样品纵向的热传递。

8.电缆样本由两个金属环支撑，中间长度约为300mm。

9.样品支撑金属环的内径为150mm，环段的直径为10±2mm。

10.燃烧器割炬的位置距离燃烧箱底部不少于200mm，距离燃烧箱壁不少于300mm。

11.燃烧器炬管的水平轴距电缆样本下端70±10mm，燃烧器纵轴距电缆垂直轴约45mm。

12.在距燃烧器中心线45mm的左右两侧水平安装两个直径为1.5mm的热电偶（A，B），检查火焰温度在750 + 50ºC之内；根据BS6387标准，温度也可以达到950ºC。

13.具有智能检测功能，当样品在测试过程中发生短路时，会自动报警并关闭火源。

14. PLC加触摸屏智能控制，并自动记录和存储测试数据。

15.采样电路中的保险丝电流为2A。

16.样品施加功率AV 100V〜1000V是可调的。

17.消防时间可以自由设定，标准推荐时间为90分钟。

18. 27立方米的燃烧室是可选的。

锤击测试：

1.不锈钢支架的冲击结构；橱柜的喷漆处理。

2.独立电动机撞击控制箱。

3.用¢25的锤子，长度为600的粗圆钢棒。

4. ump击锥以60°的角度自由th击。

5.电动杆锤执行定期锤击操作。

6.锤击周期（时间）：10〜999S（可设定，标准要求为30±2S /次）。

7.总测试时间：0〜9999s。

8.带状燃烧器（与喷雾试验相同）（与耐火燃烧试验台共用）。

9.测试温度600〜1000°（A级650°，B​​级750°，C，D级950°）。

10.测温热电偶的直径小于2mm。 （与耐火燃烧试验台共用）；

11.在测试期间，每相电缆都通过0.25A电流。
