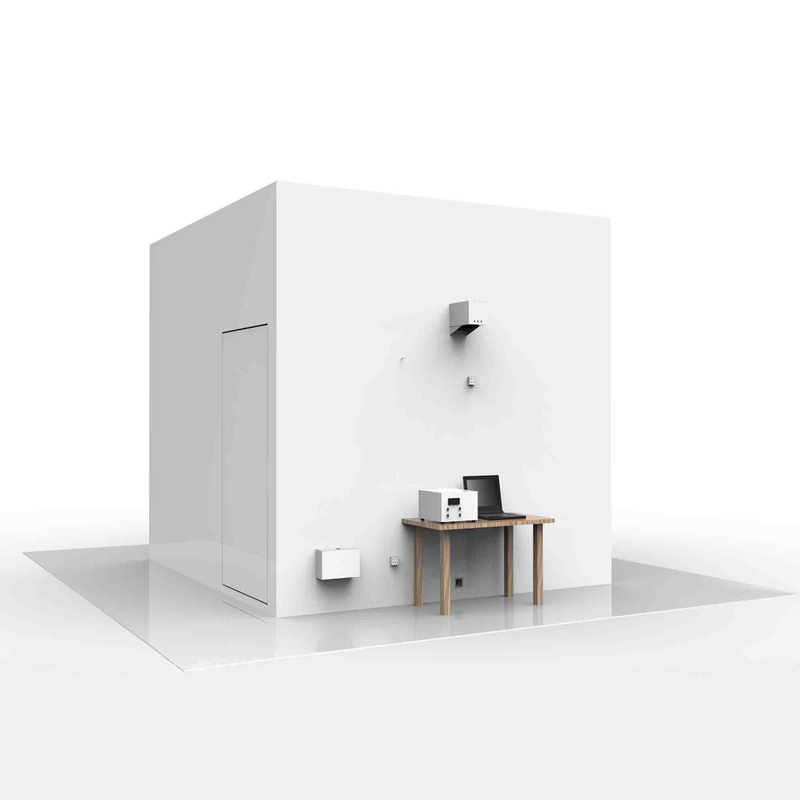

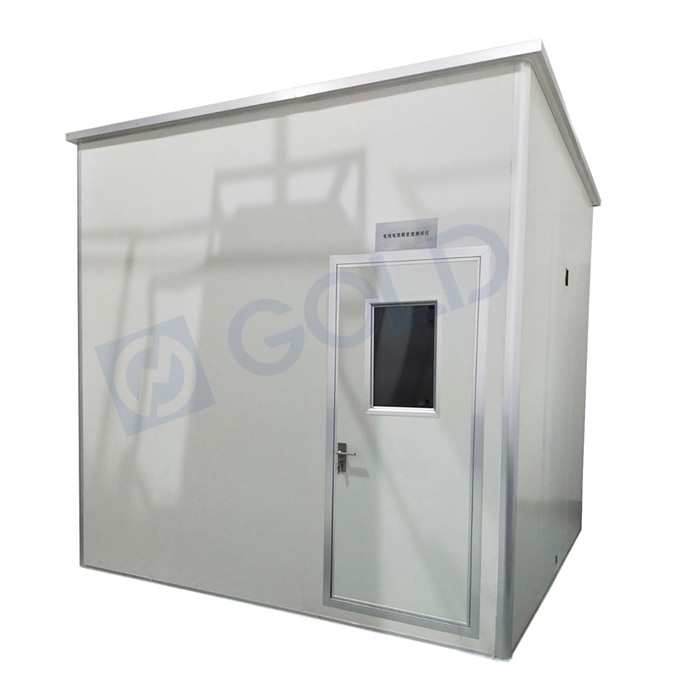

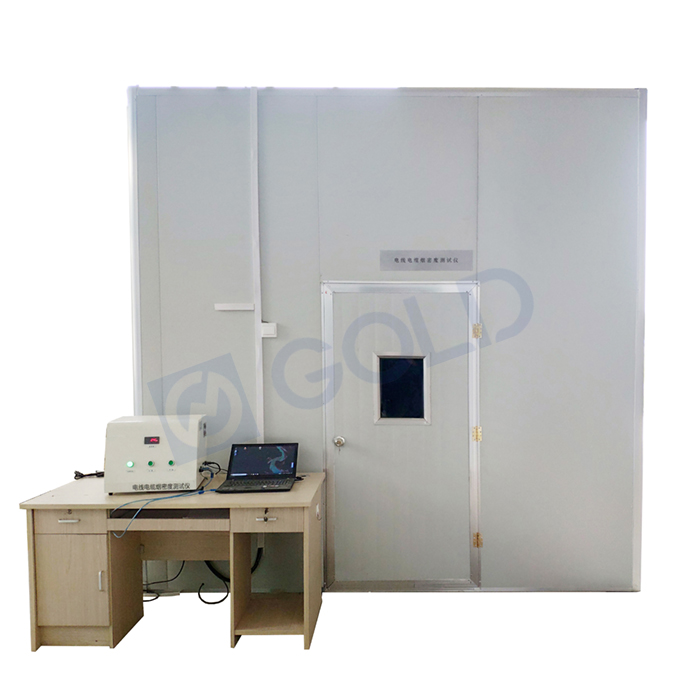

IEC 61034 3M立方体烟密度测试仪

3米烟密度测试仪是一种测试设备,用于测量将电缆或光缆水平放置并在指定条件下(IEC61034要求的3m3燃烧室)在一定火源下燃烧时产生的烟雾。该设备对于通过将电缆暴露于指定的标准火源(乙醇90±1%,甲醇4±1%和蒸馏水6±1%)时所产生的烟雾穿透光源的值来测量烟雾的产生非常重要。燃烧1L±0.01L。
数量:
  • GD60134
  • GOLD
  • 9031809090

IEC 61034 3M立方体烟密度测试仪


介绍:

3米烟密度测试仪是一种测试设备,用于测量将电缆或光缆水平放置并在指定条件下(IEC61034要求的3m3燃烧室)在一定火源下燃烧时产生的烟雾。该设备对于通过将电缆暴露于指定的标准火源(乙醇90±1%,甲醇4±1%和蒸馏水6±1%)时所产生的烟雾穿透光源的值来测量烟雾的产生非常重要。燃烧1L±0.01L。



标准:

IEC 61034-1和2

-在规定条件下燃烧电缆的烟密度测量

-第1部分:测试仪器

-第2部分:测试程序和要求

BS 6853

-旅客列车设计和建造中防火措施的实施规范



特征:

1.腔室内部面积为3000mm±30mm,其结构为具有适当固定铁架角度的立方外壳。

2.装有一扇带有测试玻璃窗的门,在对面的两面都有一个密封的透明窗(最小100mmX100mm),并带有水平测光系统,可以使光线透过。

3.旨在防止外壳直接暴露在阳光下和恶劣的天气。

4.光电管和光源位于相对表面的两个表面的中间,以避免物理接触。

5.安装了提供常规照明的灯。

6.安装了两种类型的自动滤镜系统(Carrusel)以自动校准光的透射率。

7.使用光电管测量烟雾对光的减少量。

8.为了相应地验证辐射强度以测量自发光引起的光变化,该设备已设计为在光源中安装各种滤光片。

9.支撑系统,可将光源和光电管分别安装在外壁中。

10.光源是带有清洁水晶灯和钨丝的卤素灯。

11.平均功率:100W,平均电压:DC12v,平均光速:2000 lm〜3000 lm,平均色温:2800K〜3200K。

12.受体光电管是硒或硅酮类型的,其光谱反应符合国际照明委员会(CIE)的“光学观察者”(类似于人眼)。

13.立方体内安装了加热系统,以在初始测试中迅速达到标准温度(25℃±5℃)。

14.我们通过自动点火系统寻求测试人员的安全和便利。

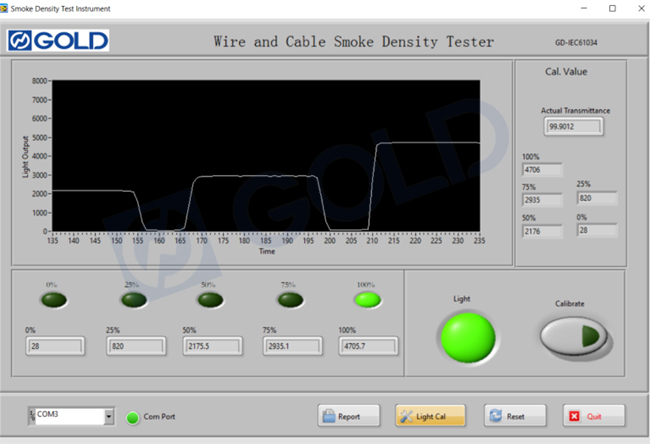

测试结果:

-熄火时间(分钟)

-达到最大Ao的时间

-最小透光率(%)

-添加碳化区域的照片功能



规格:

框架尺寸

3,000(宽)×3,000(深)×3,000(高)mm
镜框材质不锈钢SUS 301
透明密封窗100×100毫米

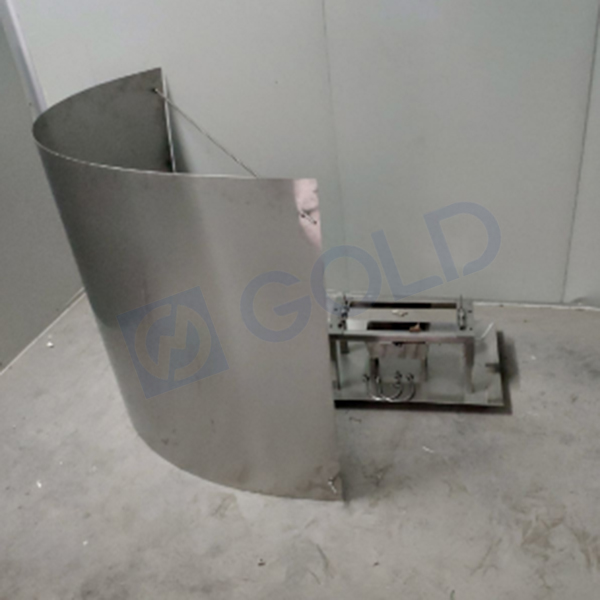

基础固定治具单元
光源功率DC12V,100W
光源聚焦角48˚-4.5˚
光源聚焦强度1:20
光电管直径Ø45毫米
光电池类型硒电池
排风机风量7立方米/分钟〜15立方米/分钟
排风机尺寸246(宽)x 220(深)x 205(高)毫米
排风机材料不锈钢(内风扇)
排风机功率AC220V,60Hz,φ1,210W
排风机流量最大8.0m3/分钟
自动控制排气阻尼器
功率AC220V,60赫兹
扭力正常300kg.f.cm,最大480 kf.f.cm
旋转角度0〜90˚±5˚
风速≤15m /秒
控制机架尺寸730(宽)X 650(深)X 1,400(高)mm
