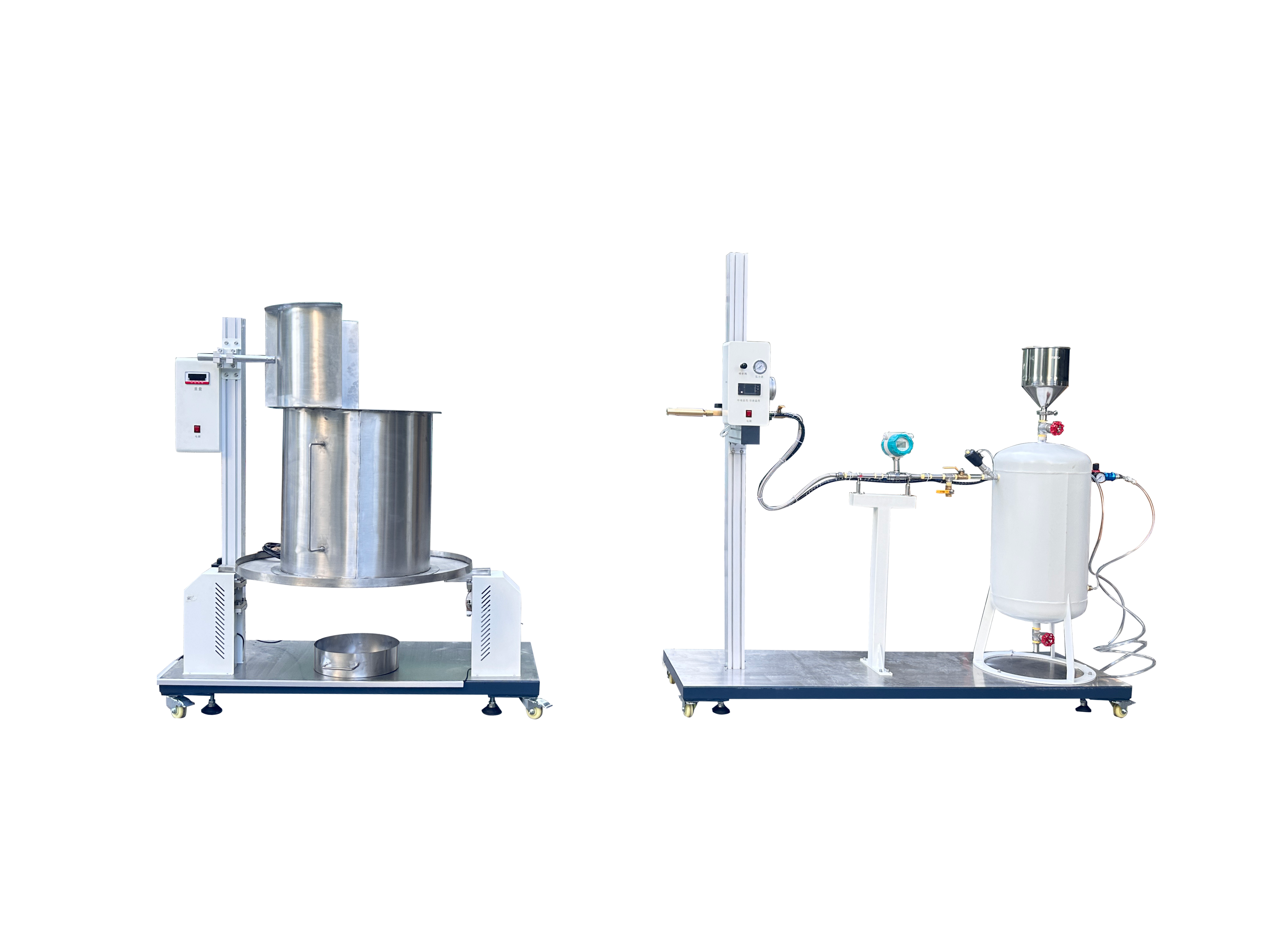

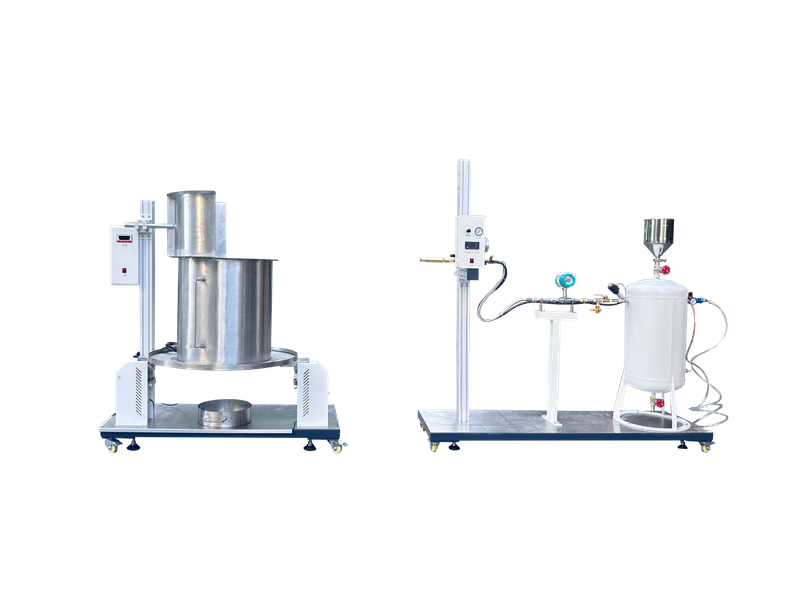

EN 1568 高、中、低倍数泡沫液发泡倍数及液体分离时间测量仪
该精密测试仪器专门用于评估高倍数、中倍数和低倍数泡沫溶液的泡沫膨胀率、25%排水时间和50%排水时间（25%/50%）。
仪器采用不锈钢泡沫收集罐、高精度流量控制（工作压力范围0.3-0.65 MPa）、自动计时系统（支持25%和50%双阈值自动记录），确保测试结果准确、可重复。
该系统支持 ISO 7203-1-2、EN 1568-1-2-3、UL 162 和 NFPA 11 等国际标准，非常适合全球认证测试。它确保泡沫浓缩物制造商、消防安全实验室和监管合规团队具有可靠的性能。
该设备/系统满足以下测定泡沫膨胀率、25%排水时间和50%排水时间的标准，涵盖低倍、中倍和高倍泡沫：
2.1符合GB 15308-2006《泡沫灭火剂》
第 5.8 节：低膨胀泡沫溶液（膨胀比 1-20）的膨胀比、25% 和 50% 排水时间的确定。
第 5.9 节：中膨胀和高膨胀泡沫溶液（中膨胀 21-200，高膨胀 >200）的膨胀比、25% 和 50% 排水时间的确定。
2.2 符合GB 19156-2019《消防炮通用技术条件》
6.4.4.1 发泡倍率和排水时间的测定（适用于低倍、中倍、高倍泡沫，支持25%/50%测量，包括温度校正）。
2.3符合GB 20031-2005《泡沫灭火系统及部件通用技术要求》
第6.20.2节：膨胀率和排水时间的确定（支持低、中、高膨胀率，包括25%/50%）。
2.4 符合 UL 162-2024《泡沫设备和液体浓缩物》
第10.2节：泡沫设备和浓缩液膨胀比和排水时间的测定（以25%为主，膨胀比≤20:1；可补充50%）。
2.5 符合EN 1568系列：2018《灭火介质——泡沫浓缩物》
EN 1568-1:2018 — 中等膨胀泡沫浓缩液（20:1～200:1），膨胀率和25%/50%排水时间的测定。
EN 1568-2:2018 — 高倍泡沫浓缩液 (>200:1) 的膨胀比和 25%/50% 排水时间的测定。
EN 1568-3:2018 — 低膨胀泡沫浓缩液（≤20:1）的膨胀比和 25%/50% 排水时间的测定。
2.6 符合NFPA 11-2024《低、中、高倍泡沫标准》低、中、高倍泡沫体系膨胀比和排水时间的测定（以25%排水时间为主，附录D推荐；高倍体系可增加50%）。
2.7 符合ISO 7203系列：2019《灭火介质——泡沫浓缩物》
ISO 7203-1:2019 — 低膨胀泡沫浓缩物 (≤20:1) 膨胀比和 25%（和 50%）排水时间的测定。
ISO 7203-2:2019 — 中等膨胀和高膨胀泡沫浓缩物（20:1 至 200:1 和 >200:1）的膨胀比和 25%（和 50%）排水时间的测定。
设备兼容性规范
该测量装置旨在满足低、中、高倍泡沫的各种标准要求（支持25%和50%洗脱液萃取时间）：
发泡倍率测试：采用标准泡沫枪（如PQ4/PQ8中低倍数枪，或适配的高倍数发生器）和量筒/收集桶方式，精确控制流量、压力和进气量，实现低发泡倍数（≤20:1）、中倍数（20:1～200:1）、高倍数（>200:1）发泡倍数的测量。符合ISO 7203-1/7203-2、EN 1568-1/2/3、NFPA 11、GB 15308-2006（5.8/5.9）和GB 19156-2019的流量控制和数据采集要求。
沉淀时间测量：沉淀接收槽材质为黄铜/不锈钢，配有自动计时功能和筛式排水装置。支持同时或单独精确测量25%和50%沉降时间（基于体积或质量，按标准要求自动切换或记录）。满足UL 162、NFPA 11（附录D）、GB 20031-2005（6.20.2）、GB 15308-2006（5.8/5.9，含25%/50%）、EN 1568系列、ISO 7203系列的精度和稳定性要求。
比例控制阀和电磁流量计确保稳定的供液压力（0.3-0.65 MPa），符合ASTM D1881的测试条件。

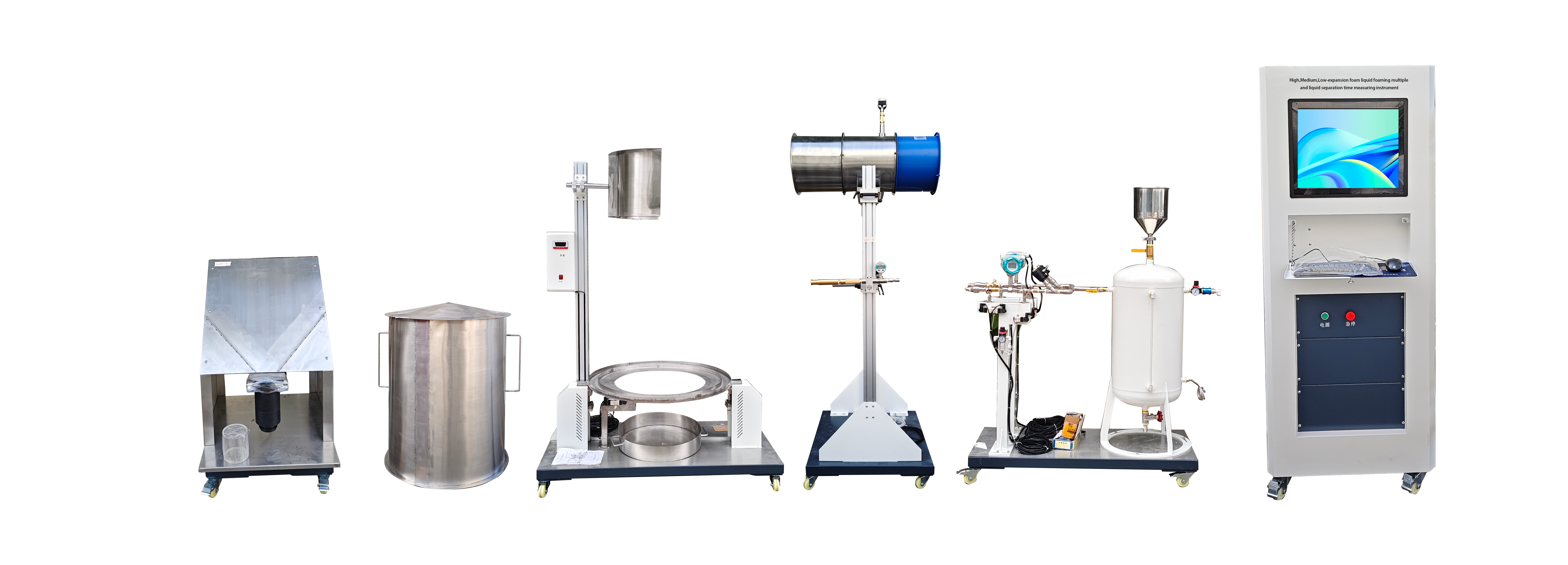

1 组成：它由标准压缩空气泡沫系统和高、中、低倍泡沫收集器和泡沫分离测试仪组成。
2、低倍数泡沫发生系统：由进气管、耐压储罐、压力表、泡沫液输送管、可调支架组成；

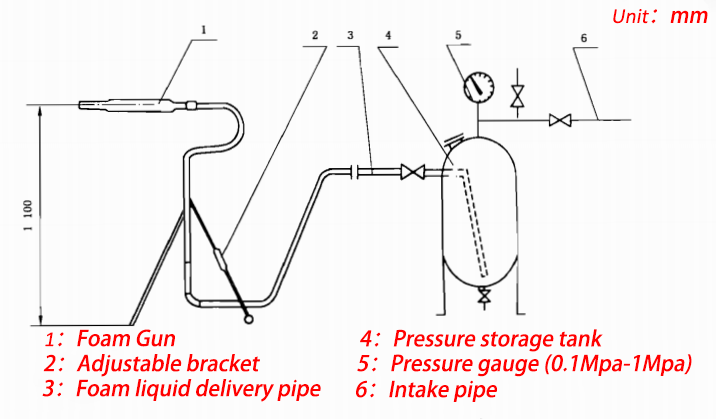

图1 低倍泡沫发生系统安装示意图
2.1标准泡沫枪：用水标定时，压力为（0.63±0.03）MPa，水流量为（11.4±0.4）L/min；

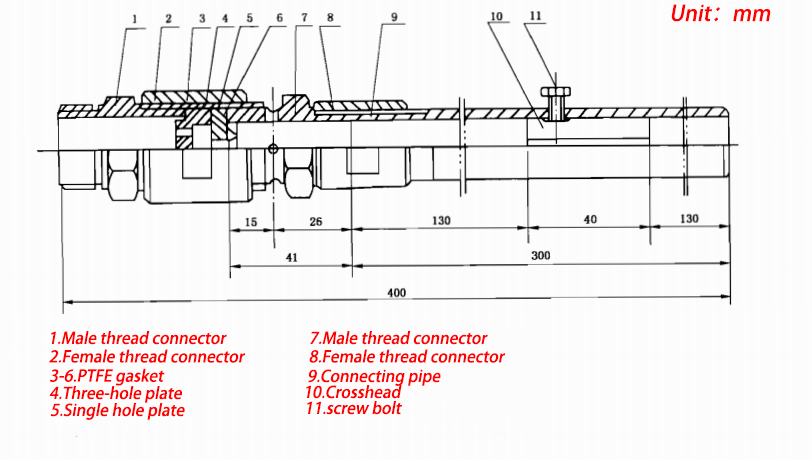

图2 标准泡沫枪示意图
图3. 标准泡沫枪图片
2.2低倍泡沫集热器：见图4，材质为不锈钢；

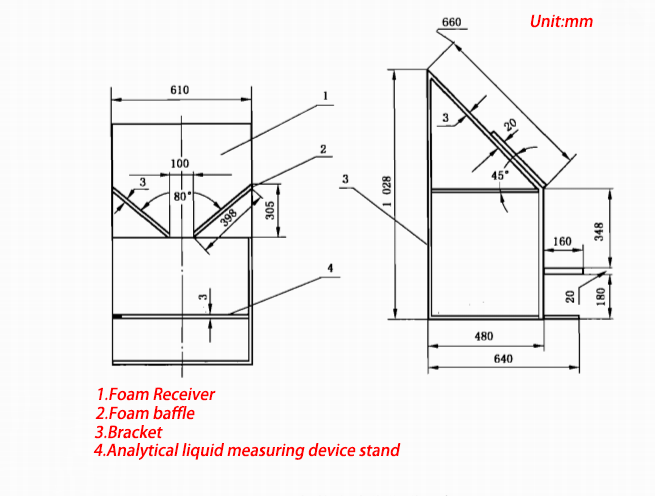

图4 低膨胀泡沫集热器示意图
2.3.液体分析仪：见图5，黄铜材质；用水校准泡沫接收罐的体积，精确至1mL；

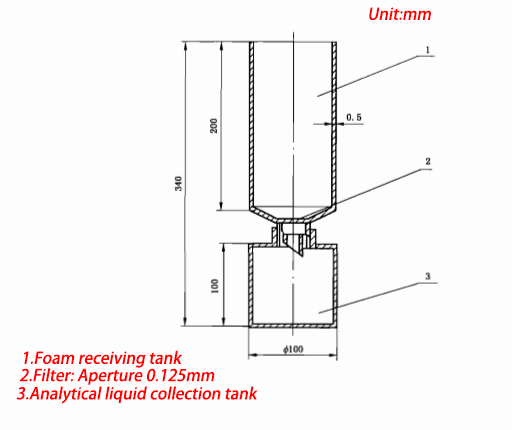

图5 液体分离测量装置
3.中倍数泡沫发生系统：

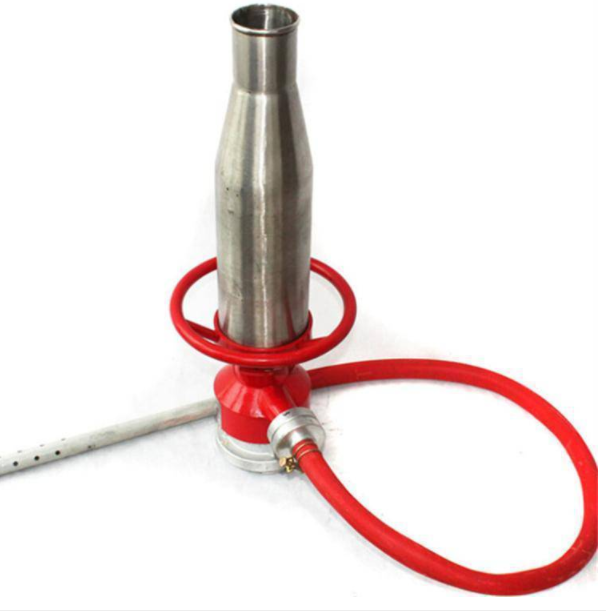

图6 中倍数泡沫发生系统安装示意图
3.1 中等强度的发泡液；
3.2 泡沫发生器：用水标定时，压力为（0.5±0.01）MPa，水流量为（3.25±0.15）L/min；
3.3泡沫收集器：容积200L，容积精度±2L，底部有9个排水孔，不锈钢材质；

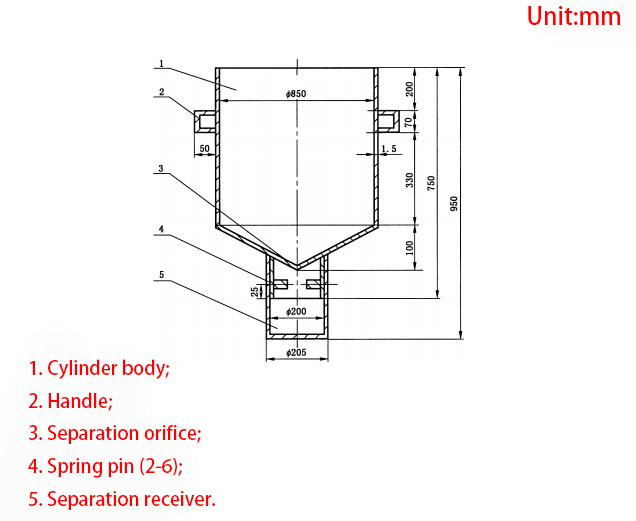

图7 中等膨胀泡沫收集器示意图
3.4 量筒：10mL刻度；
3.5 温度计：1℃分度；
3.6 秒表：0.1s分度；
3.7 平台秤：精度0.01kg；
4、高倍数泡沫发生系统：
图8 高倍数泡沫发生系统安装示意图
4.1 高浓度发泡液；
4.2 泡沫发生器：用水标定时，压力为（0.5±0.01）MPa，水流量为（6.1±0.1）L/min；
4.3 泡沫收集器：容积500L，容积精度±5L，底部有9个排水孔，不锈钢材质；
图9 高倍泡沫集热器示意图
4.4 量筒：10mL刻度；
4.5 温度计：1℃分度；
4.6 秒表：0.1s分度；
4.7 平台秤：精度0.01kg；
1 空压机：0.8MPa，流量30L/min；
2温度计：分度值1℃，水银温度计；
3 量筒：500mL，分度值10mL；
4 天平：1000g/0.1g；
5 秒表：分度值0.1s。
1 环境温度：（15~25）℃
2 发泡温度：（15~20）℃
