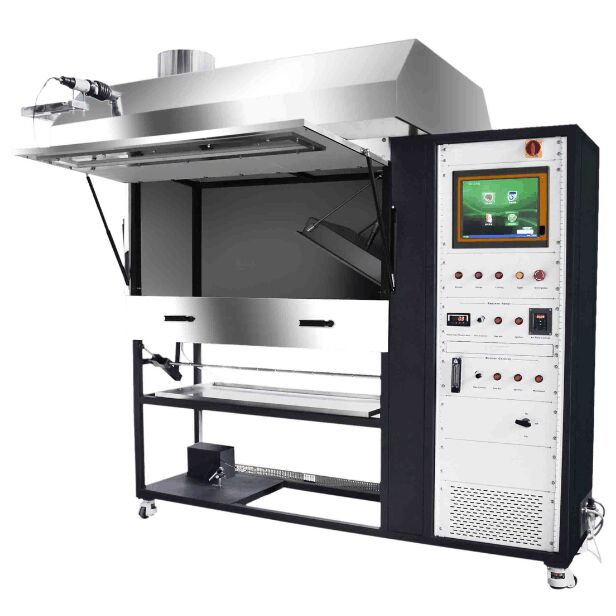

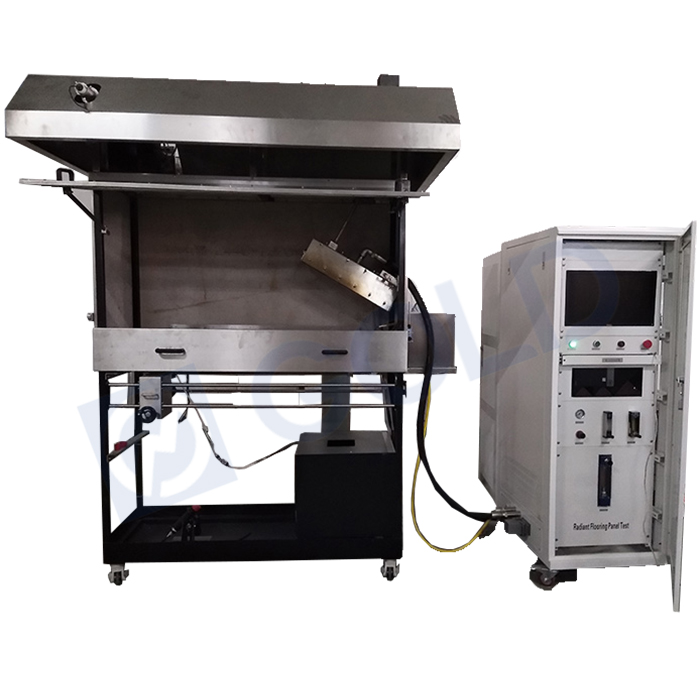

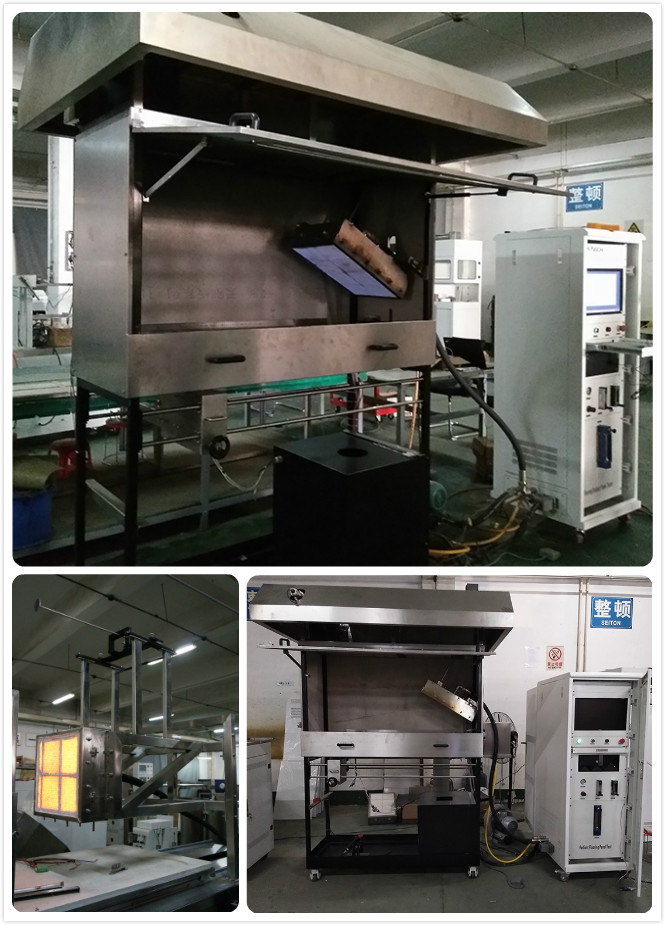

ISO 9239地板辐射板测试装置
介绍：
临界辐射通量是地板材料的火灾风险的主要参数，它反映了地板材料样本在外部热辐射条件下的燃烧和扩散能力。它是建筑产品的燃烧分类的重要指标。
根据ISO9239-1,2和GB / T 11785-2005要求，地板辐射板试验装置测量燃烧地板覆盖物的临界辐射，通过测试室的辐射环境。它也可用于测量纤维素绝缘地板材料的临界辐射。
标本位于30度倾斜的气体辐射面板的下游地平线。导频火焰作为点火资源将样品的部分边缘放在高温侧。地板辐射面板测试装置通过火花记录点火时间，移动时间通过长度的样本火焰。
应用：
1.制造材料
2.拖放
3.自动化内饰
4.其他
标准：
•ISO 9239-1
- 地板火反应试验 - 第1部分：辐射热测试地板材料的燃烧性能;
•ISO 9239-2
- 地板火反应试验 - 第2部分：在热通量下测试火焰扩散状态为25kW / m2;
•ASTM E 648
- 地板标准试验系统的临界辐射通量使用辐射热能;
•ASTM E 970
- 使用辐射热能，测试绝缘地板绝缘标准测试，用于使用辐射热能的临界辐射通量
•NFPA 253.
- 使用辐射热能的标准测试方法，测试板覆盖系统临界辐射通量;
•GB / T 11785-2005
主要特点：
1.所有结构部件都采用不锈钢，外观美观和耐腐蚀性。
2.测试室由面板（钙+硅酸钙）制成，厚度为13±1mm，标称密度为650kg / m 3。
3.试验室和试样支架之间的空气通道尺寸通过（0.23±0.03）M3，在样品上相当旁边。
4.热量计从美国进口，范围为50kW / m2。
5.辐射室停止平仓30±1℃，可以抵抗达900摄氏度。它还应该包含在安全阻止功能中。
6.辐射源是300mm×450mm的多孔陶瓷散热板，倾斜30°。
7.试验燃烧器应等于0.7mm直径，19 / EA平均每中心底部产生60度。
8.排气堆的空气速度应连接到2.5±0.2米/秒。
9.它应该使用辐射高温计，可监测250mm直径约1.4米，并具有480℃至530℃（黑色体温）范围的±5度厘米SOD mL配件，用于调节辐射板的表面质量。 。
10.可以测量帽子在辐射热板的公差范围内以100mm间隔的110mm至910mm。
11.在导频燃烧器火焰上可以将火焰长度调节为60mm至120mm。
12.可以根据辐射热板的空气流量条件调节后侧板的有限温度（900℃）。
13.入口流动控制阀，精确控制丙烷流。
测试结果：
•测量观察火焰扩散长度变压器KW / M2的临界热通量（CHF）使用热流线速度。
•如果样本需要30多分钟的测试时间，它可以记录火焰灭绝时间和最远的火焰传播，然后将其转化为CHF。
•需要吸烟部分。通过光度系统的透射率可以测量烟雾密度。
规格：
1.钢框架室，尺寸：1,400mm（w）×500mm（d）×2,200mm（h）
2.控制台尺寸：600mm（w）×750mm（d）×1600mm（h）
3.电源：AC 220V，50 / 60Hz，20A
4.重量：约300kg
5.说明：提供
6.排气：30〜85m3 / min
7.硅酸钙绝缘板
8.观察窗口
9.用于装载样本的滑动平台
10.自动移动点火燃烧器
11.检查火焰传播的规模
12. K型热电偶：范围，环境约为1500摄氏度
13.不锈钢样品架
14.虚拟校准面板支架，用于测量热量磁点计数器
15.用于测量辐射板温度的高温计
16.公用事业：瓶装丙烷气体，空气压缩机（5HP）
