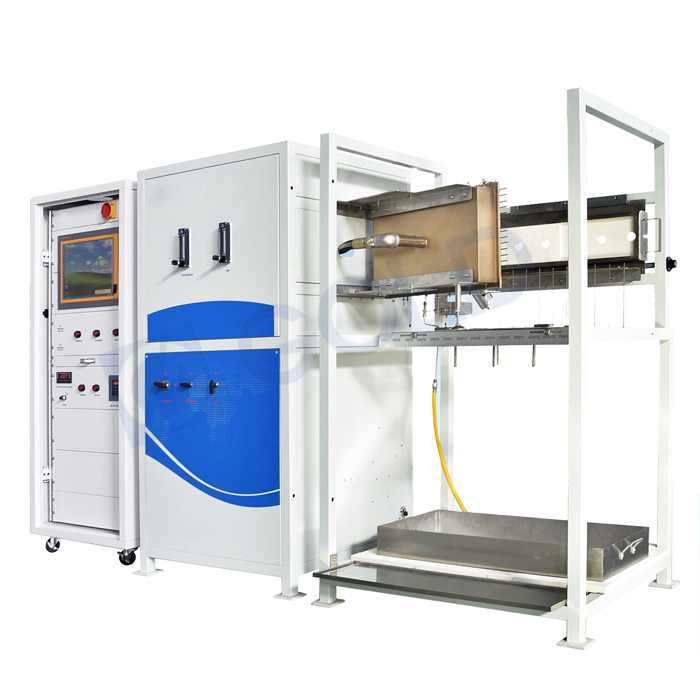

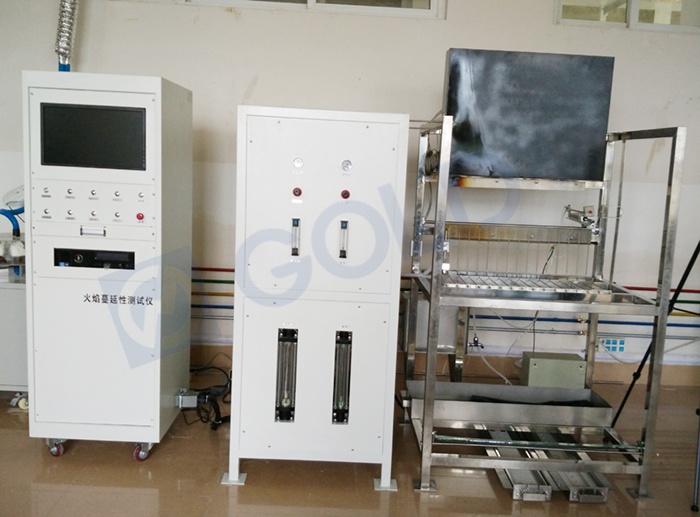

ISO 5658,ASTM E 1317 IMO火焰测试仪传播
介绍:
IMO火焰蔓延测试仪用于评估建筑材料和船舶材料的燃烧特性,它可测量火焰蔓延速率,按距离点燃的火焰,CFE(灭火时的临界通量)和总热量释放。此测试方法源自ISO 5658-2(对火的反应-火焰蔓延-第2部分在垂直配置下在建筑产品上的横向蔓延),并测量垂直样本的燃烧特性(155mm x 800mm)。样品暴露于合理的辐射热场中,并通过热电偶测量废气,该废气通过燃烧过程以mV为单位进行校准。在记录每个距离的样本的火焰着火和熄灭时间后,IMO会记录火焰的扩散速率。其他测试结果为点火热(MJ / m2),持续燃烧的热量(MJ /㎡),灭火时的临界通量(kW / m2),持续燃烧的平均热量(MJ / m2),总热量释放(kW)等。
标准:
ISO 5658-2
-对燃烧试验的反应–火焰蔓延-第2部分:垂直配置在建筑产品上的横向蔓延
IMO决议A.653(16)
-关于舱壁,天花板和甲板饰面材料易燃性的防火测试程序的建议
ASTM E 1317
-海洋表面涂层可燃性的标准测试方法
特征:
1.所有控制系统均防爆。
2.气瓶类型的引燃火焰燃烧器,可自动执行基于IMO的火焰冲击测试方法。
3.双层格栅可查看火焰长度的散布以及扩大的限制观察镜,以便于观察。
4. DAQ程序,用于将火焰长度和燃烧特性的扩展应用于图像存储。
5. 19英寸分析架,用于测量火焰的扩散速率,临界通量和放热速率。
6.可通过IMO程序控制鼓风机,以方便辐射面板校准中燃烧热量的变化(用于测量辐射面板各部分的放热率)。
7.火焰继电器系统检测到的辐射面板点火失败时阻止气体供应的程序。
测试结果:
持续燃烧的热量(MJ / m2)
-通过将时间(从测试对象的初次暴露到每个点的火焰尖端到达)乘以同一点上不易燃校准板穿透的辐射热来获得。
持续燃烧的平均热量(MJ / m2)
-是通过持续持续加热在各个位置测得的特征值的平均值。在从初始1500mm到最终位置的50mm间隔或400mm(以较低者为准)的连续位置测量特性值。
点火热(MJ / m2)
-通过将时间(从测试对象的初始暴露到火焰尖端到达150 mm点)的时间乘以该点的热流来获得。 (但是,通过对测试设备进行预校准可以获得热流。)
灭火时的临界通量(kW / m2)
-表示火焰扩散到距燃烧测试对象中心线最远的位置的热通量。通过使用校准面板对测试仪进行校准测试来获得热流。
总热量释放(MJ)
-表示测试期间的总热量释放。
峰值放热率(kW)
-表示测试期间的峰值放热率。
规格:
1.导轨,用于以50mm的间隔轻松测量辐射板的热通量。
2.旨在促进所有校准和测试以及按标准(IMO,ISO)打印结果的IMO计划。
3.辐射板温度控制器:防止火焰返回辐射板背面的设备,检查辐射板的内部温度并自动阻止气溶胶。 v / v,以防火焰回流。
4. MFC(质量流量控制器),可在测量临界热通量时轻松测量甲烷气的热量。
5.辐射板以及止回阀及其燃气截止阀(电磁阀)中所有安全燃烧控制系统的防爆选件,可防止燃气管路中的回流。
6.摄像机在测试过程中观察并保存测试条件到程序中。
尺寸 | 1,650(宽)×810(深)×1,985(高) |
功率 | 220 V交流电,60 Hz,10 A |
重量 | 300公斤 |
排气 | 0.01米3/s |
实用工具 | 丙烷气,甲烷气,乙炔气,压缩空气 |
