GD-EN13823
Gold

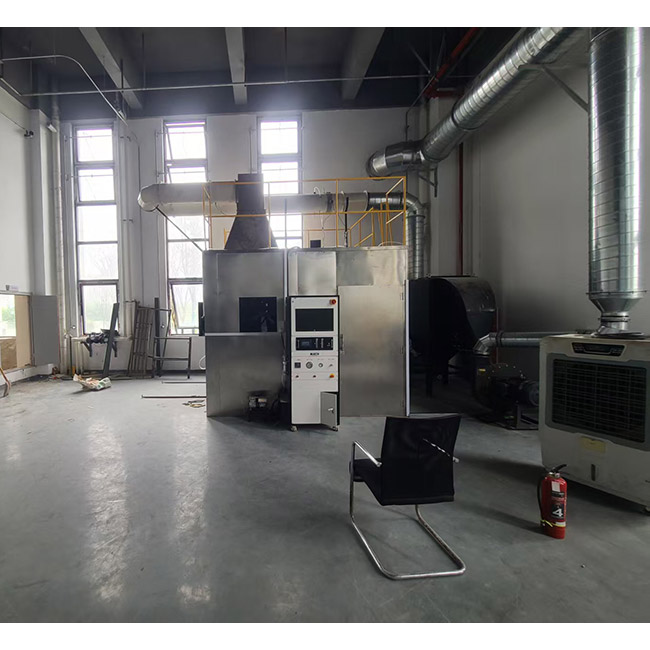

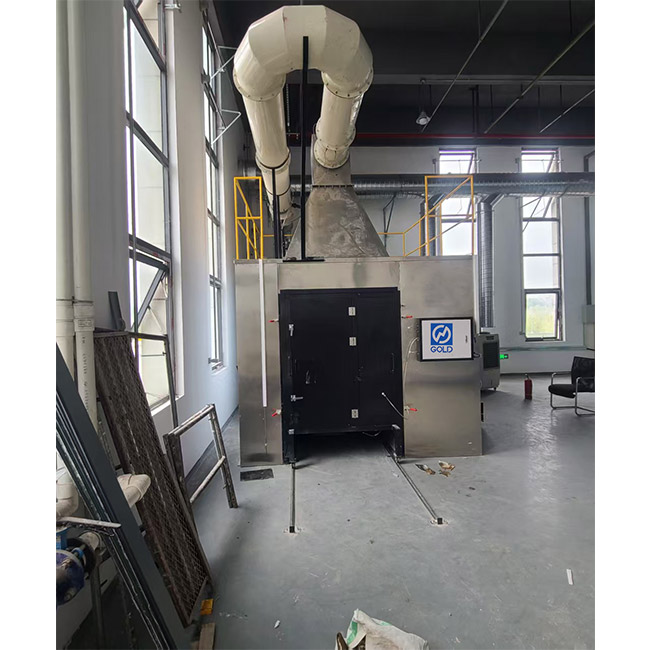

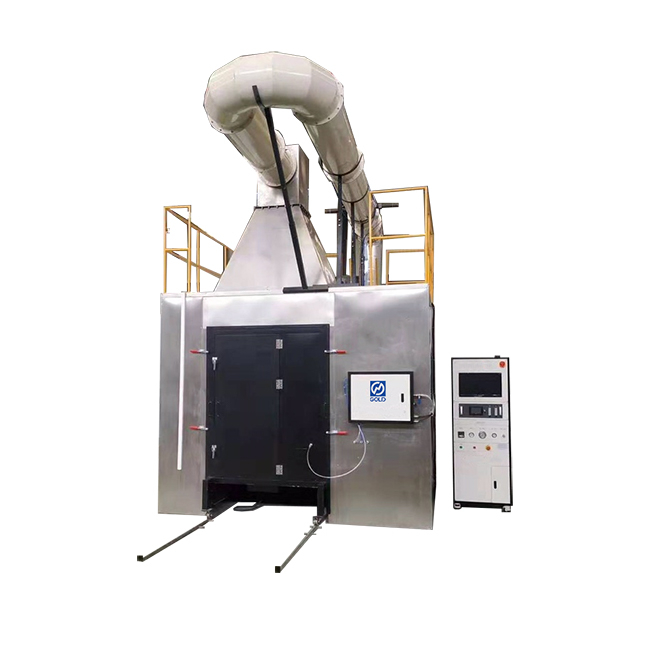

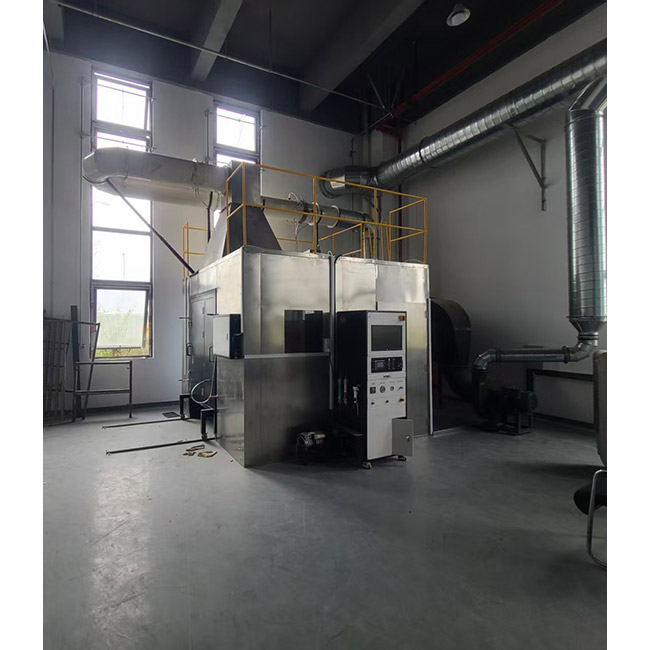

EN 13823 单一燃烧物品（SBI）测试仪
产品信息
EN 13823 通常称为单一燃烧项目 (SBI) 测试，是 Euroclass 火灾分类系统 (EN 13501-1) 内的一项关键欧洲标准 (EN 13823:2020+A1:2022)，旨在评估建筑产品（不包括地板）的火灾反应性能。它可以在模拟的单个燃烧物品场景下测量热释放率、烟雾产生和火焰蔓延等关键参数。 EN ISO 1182、EN ISO 1716 和 EN ISO 11925-2 等相关标准支持从 A1 到 D 的分类，相当于中国的 GB/T 20284-2006、法国的 NF P 92-501 和美国的 ASTM E1354。 SBI测试适用于多种建筑产品，包括石膏板、木板、矿棉保温材料、聚氨酯泡沫板、阻燃涂料、外保温复合系统（ETICS）、铝塑板和管道保温套管。这些产品用于墙壁、天花板、外墙和隔热材料，并在其最终使用配置中进行了测试，以确保符合严格的消防安全要求，这使得 EN 13823 对于全球建筑材料安全标准至关重要。
标准
EN 13823:2020+A1:2022：建筑产品的防火测试反应 - 建筑产品，不包括受到单一燃烧物品热攻击的地板 (SBI)。
测试产品范围
1.墙壁和天花板衬里：石膏板、木板、金属复合板、塑料复合板、纤维水泥板、瓷砖。
2、保温材料：矿棉保温板、聚苯乙烯泡沫保温板、聚氨酯泡沫板、玻璃纤维保温板、岩棉板。
3、涂料及表面处理：阻燃油漆、清漆、壁纸、装饰膜、粉末涂料。
4、立面及外墙系统：外墙外保温复合系统（ETICS）、幕墙板、铝塑板、高密度聚乙烯板。
5. 管道和线性产品：管道绝缘套管、电缆线槽盖、通风管道内衬。
6、其他复合材料制品：夹芯板、蜂窝板、层压板、PVC板、亚克力板等。
设计原理：

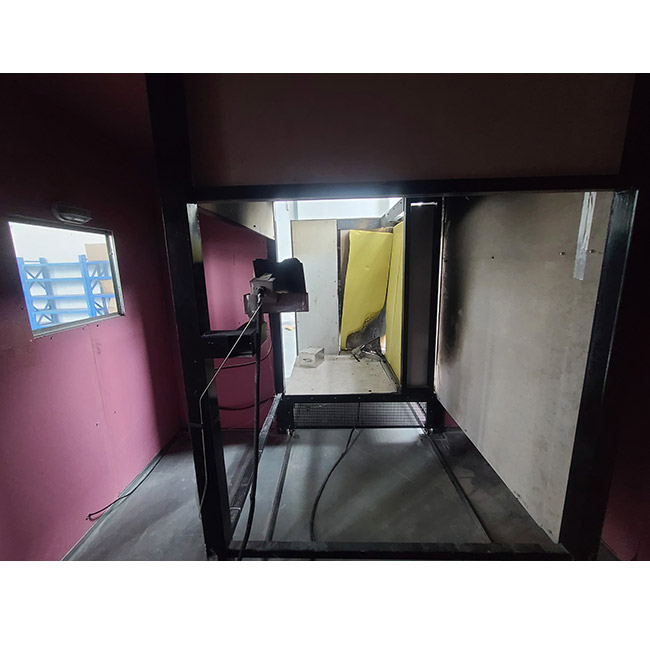

由两个成直角的垂直翼组成的测试样本暴露于直角底部的主燃烧器产生的火焰中。火焰由丙烷气体燃烧产生，丙烷气体通过沙箱燃烧器并产生（30.7±2.0）kW的热输出。测试样品的燃烧性能通过 20 分钟的测试进行评估。性能参数包括热量释放、烟雾产生、横向火焰蔓延以及燃烧液滴和颗粒物质。
产品特点：
1、燃烧室为整体式不锈钢单元，移动方便，美观大方，品质优良，使用寿命长。
2、排风系统的保温排风管、风罩、收集器采用双层保温，确保数据采集准确。
3、氧气、二氧化碳传感器全部采用进口，保证了较高的数据精度和测试结果。
4、烟道采用纯铸铁材质，保证设备的使用寿命。烟囱内部为双层结构，内保温，完全满足标准要求。
5、燃烧控制系统采用软件自动控制电磁阀的通断切换，主、副燃烧器自动点火，保证设备安全运行。
6、自动烟气处理功能，试验时烟气可直接从排烟系统送入烟气处理系统，显着减少单机燃烧试验对大气的污染。
7、控制系统：控制核心采用进口欧姆龙PLC，集成温度扩展模块，有效减少干扰，提高设备稳定性。输出采用施耐德最新固态无触点开关器件，可靠性高、寿命长、噪音低、开关速度快、抗干扰能力强，延长了设备的使用寿命和安全性。
8、数据接口采用标准RS-232串行通讯，同步采集测试数据。这确保了数据稳定、高可靠性和易用性。数据传输具有很强的抗干扰能力。
9、软件功能强大，拥有国家知识产权专利。可显示11条数据曲线，实验数据一目了然。该软件采用Visual Basic 6.0编程接口，提供强大的互联网应用开发能力。支持使用动态 HTML (DHTML) 的应用程序；它与硬件无关，可以在任何具有标准接口的计算机上正常运行。
技术参数：
1、燃烧室尺寸：3000mm×3000mm×2500mm；
2、燃烧室排风道尺寸：5200mm×3000mm×1800mm；
3、控制箱尺寸：78mm×55mm×1800mm；
4、排气风速：0.50m3/s至0.65m3/s；
5、测温：进口K型铠装热电偶，直径3mm。测温精度：±0.5℃；
6、高精度烟气压力传感器，精度：±2Pa；
7、测试时间：1440秒，时间记录系统精度：0.1秒；
8、氧分析（顺磁）：范围：0-25%；响应时间：<12秒； 30分钟内噪声漂移：不大于100×10⁻⁶；数据采集输出分辨率：≥100×10⁻⁶；
9、二氧化碳（IR型）：温度测量范围：0-10%；线性度：大于满量程的1%；数据采集输出分辨率：≥100×10⁻⁶；
10、检测器：比色标准精度：±5%；输出线性度（透过率）：<3%；
绝对透过率：<1%；
11、控制柜电源电压：AC 220V 50Hz；
12、设备最大功率：15kW；
13、报警：烟道温度超过400℃时报警；

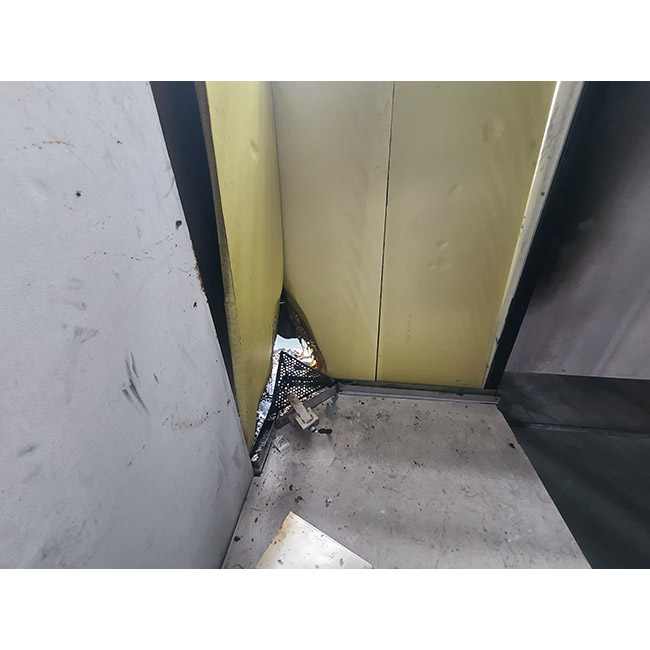

14、标本尺寸：角型标本有两个翼，一个长翼，一个短翼。最大样品厚度为200毫米。试件尺寸如下：短翼：（495±5）mm×（1500±5）mm；长翼：（1000±5）mm×（1500±5）mm。除非产品说明书另有规定，如果试件厚度超过200mm，则应将试件的非暴露表面切除至2000～10mm的厚度。在距试件角最远的边缘处的试件长翼受火面上，分别在距试件底边（500±3）mm和（1000±3）mm的高度处画两条水平线，观察这两个高度处火焰的横向蔓延情况。所画线的宽度应≤3mm。
15. 样品调节：温度（21-25°C）、湿度（45-55% RH）。
16、试件长翼至对侧距离：2100mm。
