GD-ISO9239
Gold

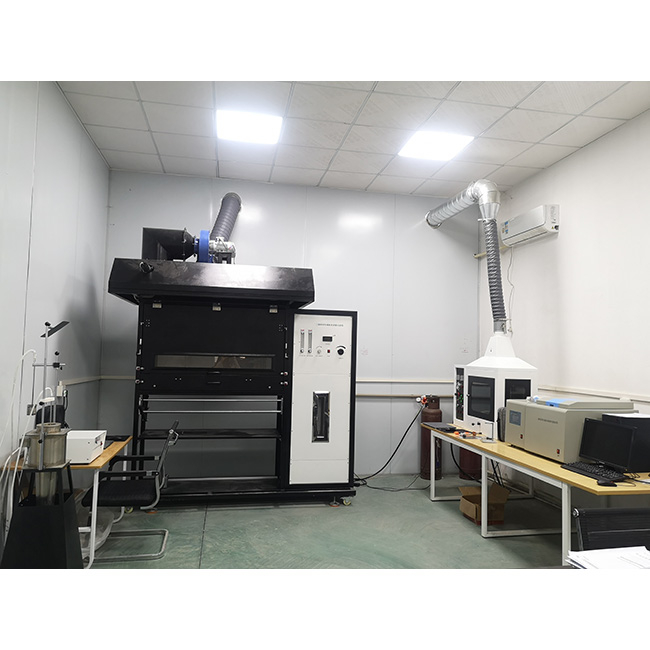

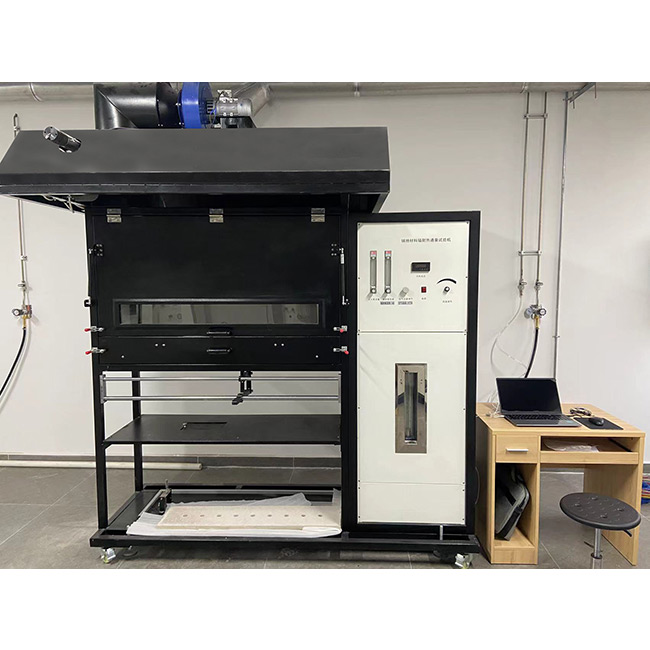

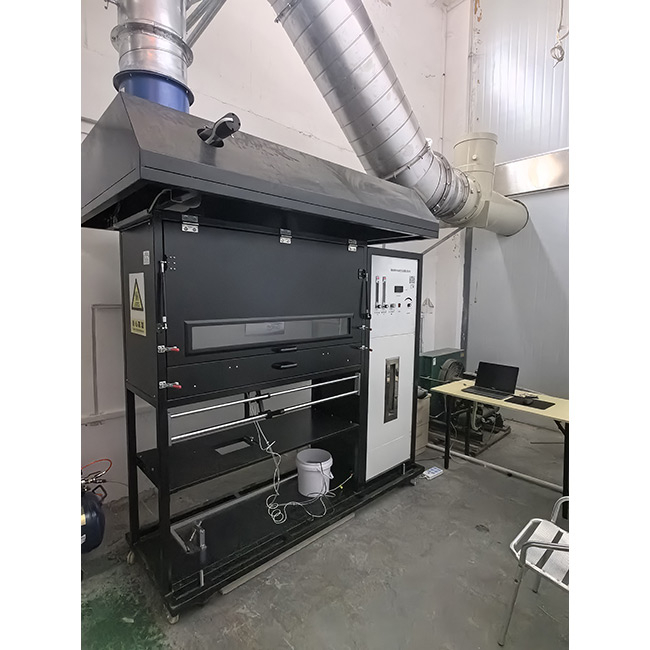

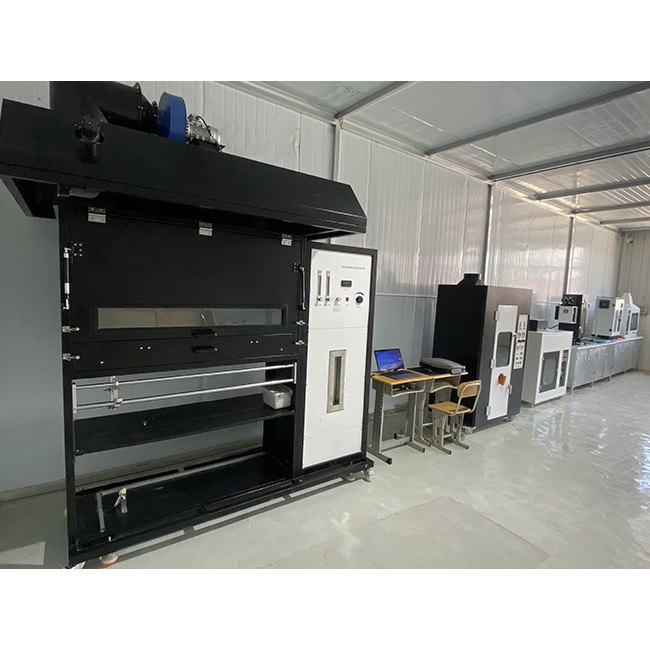

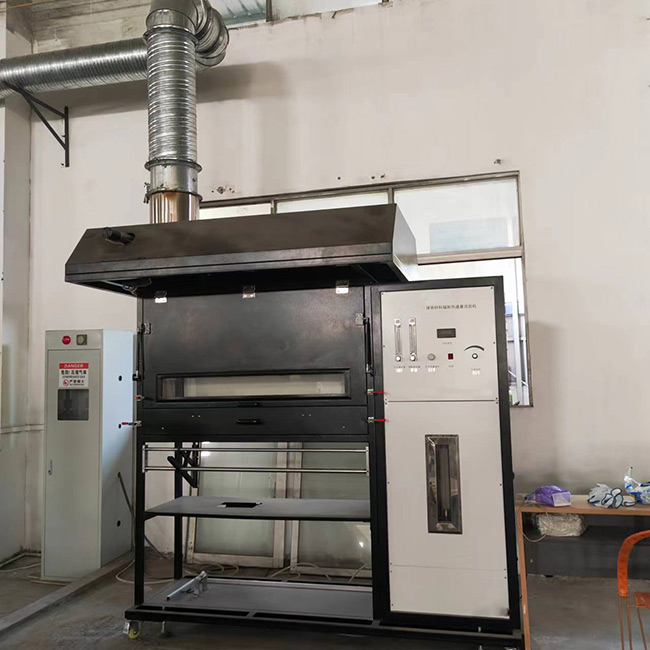

ISO 9239辐射面板地板测试仪
产品介绍
ISO 9239-1辐射面板地板测试仪是一种精密仪器，旨在评估ISO 9239-1：2010和EN ISO 9239-1标准的地板材料的火灾性能。它测量了临界的辐射通量，火焰尖峰和烟雾产生，包括地毯，木材，PVC，橡胶和软木塞以及涂层和复合地板。该测试人员符合EN 13501-1的火灾分类（A2FL，BFL，CFL，DFL），可确保对符合全球消防安全法规的制造商和实验室的可靠结果。
标准
ISO 9239-1
全名：对地板的火灾测试的反应 - 第1部分：使用辐射热源确定燃烧行为
目的：在热辐射和点火条件下评估地板材料的燃烧性能，请测量临界辐射通量（临界辐射通量，CRF），火焰传播距离和烟雾产生，并将其用于防火水平分类。
ISO 9239-2
全名：对地板的火灾测试的反应 - 第2部分：确定火焰在25 kW/m²的热通量水平上蔓延
目的：评估地板材料以25 kW/m²的固定热通量的蔓延，适合高防火要求（例如逃逸路线）
EN 13501-1：2018
全名：建筑产品和建筑元素的火灾分类 - 第1部分：使用反应到火灾测试的数据进行分类
目的：为建筑产品（包括地板材料）提供火灾性能分类（Euroclass系统：A1FL，A2FL，BFL，BFL，CFL，DFL，DFL，EFL，FFL和Smoke Generation Sevartive Sives S1，S2）。
ISO 9239在EN 13501-1中的作用：
ISO 9239-1：用于A2FL，BFL，CFL，DFL分类的核心测试方法，测量临界辐射通量和烟雾产生。
ISO 9239-2：辅助测试，评估25 kW/m²热通量的火焰传播，适用于A2FL，BFL高火保护要求。
分类要求（地板覆盖）：
A1FL：ISO 9239测试不需要测试，但是EN ISO 1182（非易受度，温度升高≤30°C，质量损失≤50％）和EN ISO 1716（燃烧热量≤2.0.0
MJ/kg）必须通过。
A2FL类：临界辐射通量（CRF）≥8.0kW/m²（ISO 9239-1）与EN ISO 1182（温度上升≤50°C，质量损失≤50％）或EN ISO 1716（燃烧热≤3.0mj/kg）; ISO 9239-2测试火焰传播率（如果适用）。
BFL类：CRF≥8.0kW/m²（ISO 9239-1）与EN ISO 11925-2（火焰高度≤150mm）结合使用。
CFL类：CRF≥4.5kW/m²（ISO 9239-1）与EN ISO 11925-2结合使用。
DFL类：CRF≥3.0kW/m²（ISO 9239-1），与EN ISO 11925-2结合使用。
EFL类：无需ISO 9239测试，仅EN ISO 11925-2（火焰高度≤150mm）。
FFL类：未经测试或不符合EFL类要求。
烟产水平（基于ISO 9239-1）：
S1：总烟雾≤750％·最小，低光透射率衰减。
S2：总烟雾≤1800％·最低，其他情况。
测试产品的范围
适用的产品：所有地板覆盖物，包括：
纺织地毯（毛绒，尼龙，混合）
软木地板
木地板（固体，层压板，层压板）
橡胶地板
塑料地板（PVC，乙烯基）
涂层地板
阁楼地板的纤维素绝缘材料（参考ASTM E970）
特征
1控制部件采用计算机，高精度板和模块控制。信号收集和处理采用16位高精度板，准确性水平可以达到百分之一，稳定的性能和良好的可重复性。
2该仪器具有良好的精度，高精度，稳定且可靠。
3该仪器的使用寿命很长，运营成本较低。
4该仪器配备了相应的辅助设备和消耗品，以确保设备的正常运行。
5计算机控制界面：它采用高端设备和仪器专业开发软件（LabView），具有严格的界面和高度的自动化。所有麻烦的过程和计算都已集成到计算机中，并具有非常快速的响应速度和易于操作。
6操作软件：Windows XP操作接口，LabView样式，完美的安全机制.
主参数
1。整个机器的组成：设备主要由测试设备，烟雾密度测量设备，辐射价值校准系统，气体控制系统和数据采集系统组成。它符合GB/T11785-2005标准的规定。
2。测试室：
2.1结构：它由硅酸盐板组成，硅酸盐板的厚度（13±1）mm和名义密度为650kg/m3和尺寸（110±10）MMX（1100±100）mm的防火玻璃。防火玻璃是石英高温玻璃，它安装在盒子前，以便在测试期间通过观察窗观察整个测试片的进度和燃烧情况；测试室的外部安装了金属保护层，并在观察窗口下方安装了一个紧密的门，以便可以将测试件平台移入或移出；面板由高质量的不锈钢制成，厚度为1.2毫米。
2.2测试框的底部由滑动平台组成，该平台可以严格确保样品固定装置处于固定的水平位置。测试盒和样品固定装置之间的总空气循环面积为（0.23±0.03）M2，并且在样品长侧的两侧均匀分布。
3辐射热源：它是一种安装在金属框架中的细陶瓷散热器。辐射板的外框架由不锈钢（2.5±0.2）毫米制成，辐射板由多孔难治材料制成。辐射区域的大小为（300±10）MMX（450±10）mm。辐射板可以承受900℃的高温，并且空气混合系统使用合适的设备来确保测试的稳定性和重复性。辐射加热板安装在样品灯具上方，其长侧和水平方向之间的角度为（30±1）℃。
辐射热源
4个标本固定装置（标本持有人）：由耐火的L形不锈钢材料制成，厚度为（2.0±0.1）毫米。样品的暴露表面大小为（200±3）MMX（1015±10）mm。样品固定装置固定在滑动钢平台上，两端都用两个螺钉固定。样品固定在样品固定装置上。固定装置的总厚度为（22±2）毫米。标本持有者表面上有标记线，以便于观察。
测试固定装置
5点火器（燃烧的火炬）：
5.1由不锈钢制成，内径为6mm，外径为10mm。点火器上有两排孔，有19个径向孔，直径为0.7mm均匀分布在中心线上，16个径向孔，直径为0.7mm，在中心线下方60°的线上均匀分布。
5.2在测试期间，以（0.026±0.002）L/s控制丙烷气流。点火器的放置确保从孔的下排升起的火焰可以在样品的零点之前（10±2）mm接触样品。当点火器处于点火位置时，应在样品固定装置的边缘上方3mm。当不需要点火样品时，点火器将距离样品的零点60mm移动，并使用气动组件自动控制。
点燃
5.3气体：可热量为83MJ/m3的商业丙烷气体用作测试气体。
5.4火焰高度：正常调整丙烷气流并且点火器处于测试位置时，点火火焰高度为（60〜120）毫米。可调节的
5.5气体系统配备了低压保护装置和Venturi搅拌机设备；

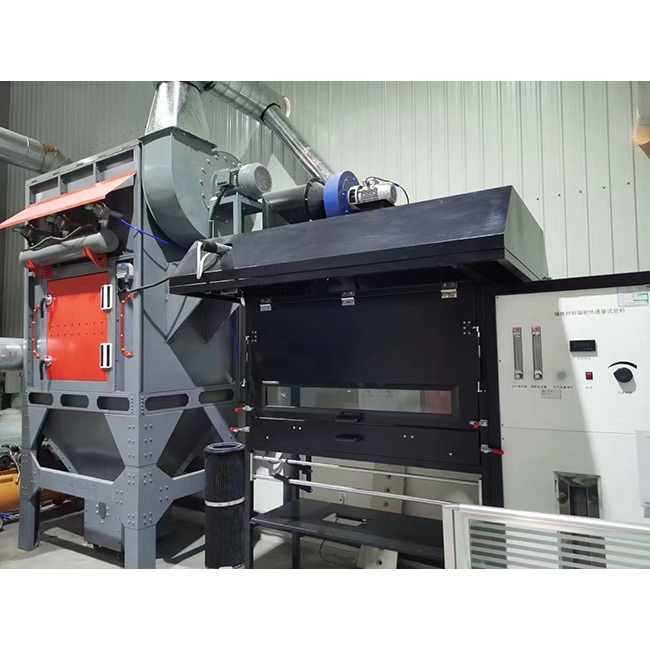

6烟气排气系统：
6.1构图：它用于提取燃烧烟雾，并且不直接连接到盒子上。当辐射板闭合并且模拟样品处于指定位置并且样品入口和出口门关闭时，盒子烟道中的气流为（2.5±0.2）m/s。
6.2烟气排气容量：烟气排气系统的烟气排气能力为（39-85）M3/min，温度为25℃。
6.3测量烟气排气通道的流速和安装位置。流速通过数字风速计测量。精度为±0.1m/s。安装在盒子的烟道上，测量点位于盒子烟道下部边缘上方的中心线（250±10）毫米上。
6.4风速计：范围0-10 m/s，排气速度（2.5±0.2）m/s。
7辐射高温计：
7.1控制辐射板的热量输出。
7.2使用高精度数字显示辐射高温计。
7.3测量范围：（480-530）℃黑色体温；
7.4测量精度：±0.3℃;
7.5灵敏度：在1UM至9UM的波长范围内恒定；
7.6安装位置：距辐射板约14m，它可以感觉到圆形表面的温度，直径为250mm。
高精度辐射高温计
7.7辐射面板气流：使用流量计调节流量，范围为1.5〜15l/min
7.8辐射面板气流：使用流量计调节流量，范围为60〜600L/min
8温度测量
8.1辐射测试室温度的测量：使用美国欧米茄公司的3.2毫米直径不锈钢装甲热电偶。热电偶具有绝缘且非接地的热接触，安装在盒子的顶板下方25mm，盒子烟道内壁后面100mm，在测试室后面的纵向中心线上。
8.2盒烟道温度的测量：使用3.2mm K型不锈钢装甲热电偶。将热电偶插入盒子的中间，距离盒子烟道的顶部（150±2）毫米。
9辐射通量的测量：
9.1热通量表测量（客户提供）：热通量计，范围：（0-50）kW/m2，圆形箔热通量表，测量端直径为25 mm，校准期间的辐射通量为（10-15）kW/m2。
9.2热通量表的精度：±0.2kW/m2;
9.3辐射通量的总值和误差：
测试位置/mm | 辐射通量/（kW/m2) | 允许错误/kW/m2 |
110 | 10.9 | ±0.4 |
210 | 9.2 | ±0.4 |
310 | 7.1 | ±0.4 |
410 | 5.1 | ±0.2 |
510 | 3.5 | ±0.2 |
610 | 2.5 | ±0.2 |
710 | 1.8 | ±0.2 |
810 | 1.4 | ±0.2 |
910 | 1.1 | ±0.2 |
辐射通量校准装置
辐射通量校准曲线图
9标准校准板（多孔校准板）：由未涂层的硅酸钙制成，厚度为（20±1）mm，密度为（850±100）kg/m3，尺寸为（1050±20）毫米，长度为（250±10）mm。从试样的零点开始，沿着中心线，直径为（26±1）毫米的9个圆形孔以110毫米，210毫米，210毫米和910毫米的开放。
10烟密度的测量：
10.1组成：它由光源（白炽灯），镜头，轻孔，硅光电器（硅光电二极管）和测量系统组成；
10.2光源：白炽灯，色温（2900±100）K。光源由稳定的DC电源提供动力，波动范围为±0.5％。
10.3光学接收器：使用日本哈马马缪的进口硅光电器，董事会通过I/O板扩大信号并输出电流。光电器的分散光谱响应与CIE光电曲线一致，精度至少为±5％。光放大器系统的噪声和漂移均小于初始值的0.5％。
10.4光学测量系统的安装：放置在盒子烟道的纵轴上；光学接收器和光源被放置在烟气排气系统外的独立框架上，该机构仅连接到烟气排气系统。测得的值对光通量输出信号有线性响应，测量精度至少为±1.5％。
10.5使用光学测量元素，测量范围为400-750nm可见光范围，透射率范围：0％〜100％，透射精度为0.01％；光密度（OD）范围为0〜4.0，烟雾密度的精度为±1％。
10.6光学测量系统的校准：使用透射率为0％，25％，50％，75％和100％的过滤器进行校准，并提供过滤器插槽进行校准。
烟雾密度测量装置
11计时器：精度<1s/h。
12个数据采集系统
12.1包括工业模块，控制系统，计算机。
12.2模拟采集模块：12个输入，采集率为10次/秒，采集位数为16位；
12.3开关输入和输出模块：5个光学隔离的无源开关输入，5个继电器通常打开输出；
13控制系统和操作接口：
13.1仪器设备特殊开发软件LabEview和数据采集控制卡用于显示辐射通量校准曲线，光线传输曲线，盒子温度等，并且还包括ASTM E648测试校准曲线。
13.2控制方法：使用板模块I/O板和PID + SSR控制方法。采集系统可以收集和记录CHF值，HF-10值，HF-20值，辐射通量曲线的HF-30值以及火焰灭绝时间和火焰传播距离。
13.3测试软件：包含以下功能；
13.3.1辐射通量曲线的标准测试程序。
13.3.2烟雾检测系统校准程序，包括光系统零和范围，以及光学系统漂移的自动计算；
13.3.3记录，测试和校准报告打印；
13.3.4测试报告的输出和打印。
13.3.5一台计算机
