GD-ISO5660
Gold

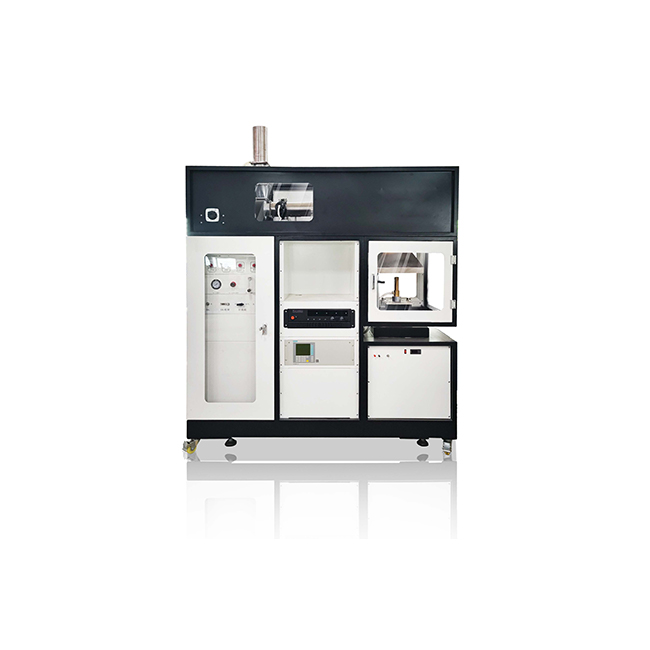

ISO 5660锥量热仪
产品介绍
锥热量表是根据ISO 5660国际标准开发的先进的火灾测试设备，该设备用于评估火中材料的燃烧特性。它模拟了不同的热辐射水平（25〜75 kW/m²），以准确测量材料的热量释放速率（HRR），烟雾产生速率，质量损失率和有毒气体排放（例如CO，CO2）。测试对象包括建筑材料，铁路运输内部，航空航天材料，船甲板，纺织品，电线和电缆等，并广泛用于建筑，运输，家具和其他领域。该仪器配备了锥体加热器，自动点火系统，汽油分析仪和高精度称重传感器，以确保测试结果与ISO 5660-1：2015这样的国际标准一致，并且是火灾性能研究和产品认证的重要工具。
标准
ISO 5660-1：2015
标题：反应到火测试 - 热量释放，烟雾产生和质量损失率 - 第1部分：热释放速率（锥量热法）和烟雾产量（动态测量）
内容：本部分指定了使用锥量热计在特定热辐射水平下测量释放速率，烟雾产量和质量损失率的测试方法。该测试基于氧气消耗原理（每公斤氧气释放约13.1 mJ/kg能量）。
更新：与2002年版本相比，2015年版添加了烟雾测量（包括对CO和CO2分析仪的要求），处理特殊标本的方法（例如过度卷曲的材料，熔融或小于6mm厚的材料）以及仪器校准的区分规定。
测试产品内容
ISO 5660锥量热测试适用于各种材料和产品。它主要用于评估其在火中的燃烧行为，并广泛用于建筑，铁路运输，航空，船只，家具，纺织品和其他领域。测试产品的范围包括但不限于以下类别：
建筑材料
木材：实木，胶合板，纤维板等。
塑料：PVC，聚氨酯，聚乙烯等。
复合材料：玻璃纤维增强塑料，三明治面板等。
涂料和表面处理材料：阻燃涂层，装饰涂料。
绝缘材料：泡沫塑料，矿物质羊毛，玻璃羊毛等。
墙板和地板材料：地毯，地板皮革，层压地板等。
要求：样品表面必须平坦，尺寸通常为100 mm×100 mm，厚度小于50 mm；如果厚度小于6 mm，则必须附着实际的底物以达到6 mm的厚度。一个完整的测试需要12个样品，这些样本以不同的辐射水平（25、35、50、75 kW/m²）进行测试，每个水平有3个样本。
铁路运输材料
内部材料：座椅，地板，墙板，天花板等。
电线和电缆：绝缘层，护套材料。
应用标准：例如EN 45545-2（欧盟铁路运输防火标准），使用MARHE值来评估火灾性能。
航空航天材料
飞机室内装饰：座椅织物，隔板，舱壁材料等。
标准：符合FAA（联邦航空管理局）或AITM（空中客车）要求，通常与ASTM E1354结合使用。
船舶材料
甲板和机舱材料：与IMO（国际海事组织）相关标准。
纺织品和家具
纺织品：窗帘，地毯，织物装饰材料等。
家具馅料：泡沫，填充纤维等。
标准：例如GB/T 14645，NFPA 701等，与ISO 5660结合测试。
电线和电缆和电子产品
绝缘材料：用于电线和电缆的聚合物材料。
标准：例如GB/T 18380，ECE R118（汽车内部）。
其他材料
包装材料：纸板，泡沫塑料等。
工业材料：橡胶，密封材料等。
特殊材料：易于融化，卷曲或收缩的材料需要特殊处理（例如使用电线网或铝制托盘包装纸）。
主要参数：
1。辐射锥：加热能力5kW，辐射强度：100kW/m2，配备三个热电偶来测量温度。
2辐射屏蔽层：由非燃烧材料制成，总厚度不超过12mm；
3辐射控制：可以正确调整辐射控制系统，以使辐射锥热电偶的温度保持在预设值的±10℃；
4称重设备：进口高精度电子平衡，重500克，分辨率为0.01克；
5个样品安装框架：由不锈钢制成，方形板块，上开口为106mmx106mm，深度为25mm，厚度为2.4mm；
6定位框架：一个由1.9mm厚的不锈钢制成的方盒，方盒的内部尺寸为111mm，高度为54mm，测试表面的开口为94mmx94mm
7排气系统：由离心风扇，烟雾罩，风扇的进气管和排气管组成，孔口流量计
8燃气采样设备：采样泵，烟气过滤器，除湿冷陷阱，空旁路系数，水分滤光器，二氧化碳过滤器。
9点火器：电动火花点火器用于外部点火器。
10点火计时器：明显的值分辨率：0.1s，时序错误：1S/1N
11气体分析仪和关键组件均进口。
12 02分析仪（C0是可选的，成本是额外的）
13高精度板，计算机和8.4英寸LCD显示屏，带有64个，多个通信接口选项，例如TCP/IP和RS-232
14氧测量：顺磁性氧的测量
14.1测量范围：0-25％
14.2认证：CE认证，EN 50081-1，EN50082-2
14.3电源：220VAC，48〜63Hz，37W
14.4保护级：IP 20
14.5重量：大约13公斤
14.6样品气压：使用外部参考气体，800〜1200HPA；使用内部参考泵，气压±50HPA
14.7样品气流：0.3〜1升 /分钟
14.8样品气温：5〜50℃
14.9样品气体湿度：<95％的相对湿度
14.10热身时间：2小时
14.11响应时间：3.5秒
14.12衰减时间：0〜100秒可调节
14.13死时间：约0.5〜2.5秒
14.14内部信号处理时间：<1秒
14.15零漂移：最小范围<0.5％/月
14.16测量值漂移：<0.5％测量范围/月
14.17可重复性错误：<1％测量范围/月
14.18线性错误：<1％测量范围/月
14.19输出信号波动：<±0.75％最小范围
14.10继电器输出：6，24V AC/DC，1A，浮动，可自由选择
14.21模拟输入：2，0/2/4〜20mA，纠正以换取交叉干扰
14.22二进制输入：6、24V，浮动，可自由选择
14.23串行通信端口：485卢比
14.24环境温度：操作，5〜45℃;存储和运输，-30〜+70℃
15二氧化碳二氧化碳分析仪：使用NDIR非分散红外分析仪进行连续测量。 （可选，额外费用）
15.1测量范围：0〜10％；
15.2测量精度：±0.1％；
15.3响应时间：<6.5s;
15.4可重复性：<±1％
15.5零漂移：≤2％/周
15.6范围漂移：≤2％/周
15.7线性偏差：<±1％
16碳一氧化碳CO分析仪：使用非分散红外分析仪进行连续测量。 （可选，额外费用）
16.1测量范围：0〜5％；
16.2响应时间：<7.0s
16.3可重复性：<±1％
16.4零漂移：≤2％/周
16.5范围漂移：≤2％/周
16.6线性偏差：<±1％
17数据采集系统可以收集和记录测试数据，例如氧气浓度，二氧化碳浓度，温度，热量释放速率，质量
损失率等，可以保存；
18计算机：一。
19烟气处理系统：采用强大的排气系统。该机器配备了功能强大的排气风扇。测试完成后，启动排气风扇系统以将排气室排放到户外，以符合国家排放标准。
