GD-EN54-10
Gold
EN 54-10 红外和紫外火焰探测器 检验设备
这款 EN 54-10 紫外/红外火焰探测器测试仪/测试灯/检查装置是一款专业的功能测试设备，专为点火焰探测器（包括紫外、单/双/三频红外、紫外/红外组合和多光谱类型）的现场和实验室测试而设计。精确模拟火焰辐射信号，支持响应阈值测试、一致性测试、重复性测试、方位测试、上电测试、电源参数波动测试、环境光干扰测试等核心测试。
本设备严格符合GB 12791-2006《点型紫外火焰探测器》（第4.2~4.7条）、GB 15631-2008《特种火灾探测器》（点型红外/红外-紫外部分、第4.7条）中响应阈值、一致性、重复性、方位、电源、功率波动、环境光干扰等测试要求。 5.2.2~5.2.7) 和 EN 54-10:2002 + A1:2005“火灾探测和火灾报警系统 - 第 10 部分：火焰探测器 - 点型探测器”。它还兼容国际等效标准ISO 7240-10和FM 3260等类似标准下点型火焰探测器的功能验证。
这款便携式、可充电电池供电的火焰探测器采用高精度辐射模拟源，操作简单、安全可靠。适用于危险工业区、石化厂、仓库、机场、隧道等场所的火焰探测器的定期维护、安装、调试、性能验证及合规认证测试。是火灾报警系统维护人员的理想工具，确保探测器对真实火焰可靠响应，有效抵抗误报干扰。
该设备可以测试的项目包括：
反应阈值测试
合格测试
重复性测试
定向测试
上电测试
电源参数波动测试
环境光干扰测试
3.1 GB12791-2006、GB15631-2008 点型红外、紫外火焰探测器
4.2“响应阈值测量”，
4.3“合规性测试”，
4.4“重复性测试”，
4.5“定向测试”，
4.6“通电测试”,
4.7《电源参数波动测试》，
4.7《环境光干扰测试》，
5.2.2“合规性测试”，
5.2.3“重复性测试”，
5.2.4“定向测试”，
5.2.5“开机测试”,
5.2.6“电源参数波动测试”，
5.2.7“环境光干扰测试”；
3.2 EN 54-10 火灾探测和火灾报警系统 - 第 10 部分：火焰探测器 - 点探测器
响应阈值测量，
符合性测试，
重复性测试，
定向测试，
通电测试，
电源参数波动测试，
环境光干扰测试。
3.3 ISO 7240-10:2012 - 火灾探测和报警系统 - 第 10 部分：点型火焰探测器
3.4 FM 3260 - 用于自动火灾报警信号的火焰辐射探测器的批准标准
该测试装置专门用于测试符合EN 54-10/ISO 7240-10标准的点型红外和紫外火焰探测器。精确的范围涵盖以下各个产品类型（与各种检测器兼容，例如紫外线、红外线和紫外线/红外线）：
紫外线（UV）火焰探测器（185-260nm波段，单UV型）
单波段红外 (IR) 火焰探测器
双波段红外 (IR/IR) 火焰探测器
三频红外 (IR3) 火焰探测器
紫外/红外组合火焰探测器（紫外+单红外）
UV/IR2 组合式火焰探测器（紫外+双红外）
多光谱红外火焰探测器（宽带红外型）
涵盖 EN 54-10 1/2/3 级灵敏度级别的所有点型火焰探测器（用于实验室或现场功能测试，不包括视频或线性探测器）。

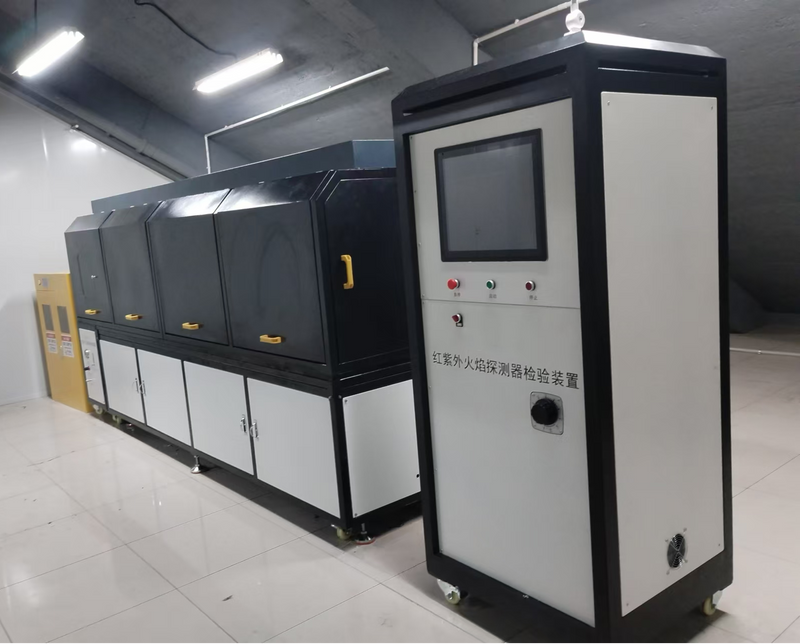

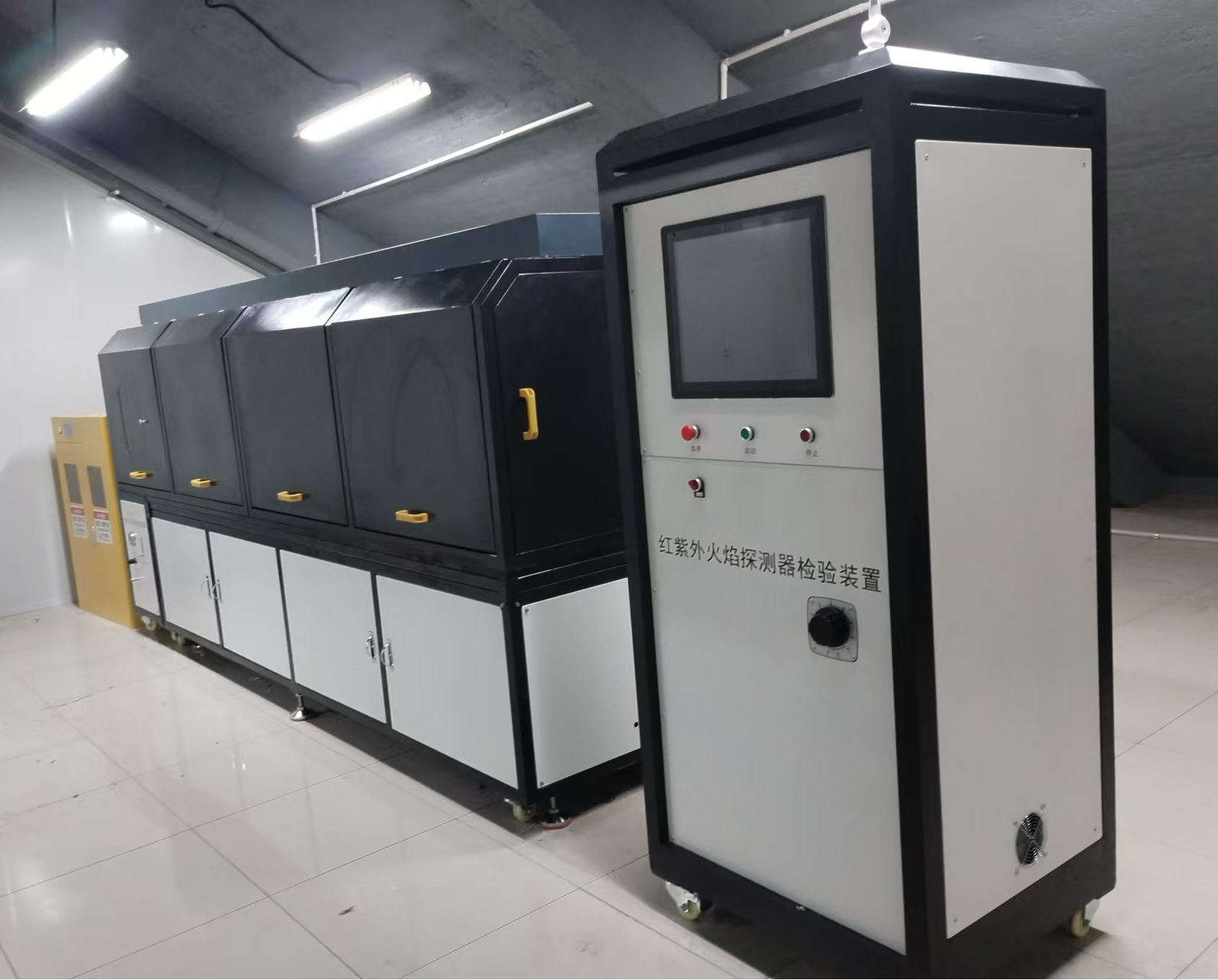

5.1仪器组成：由光轨、红紫外光源、中性密度滤光片、快门、调制器、载玻片支架等组成。

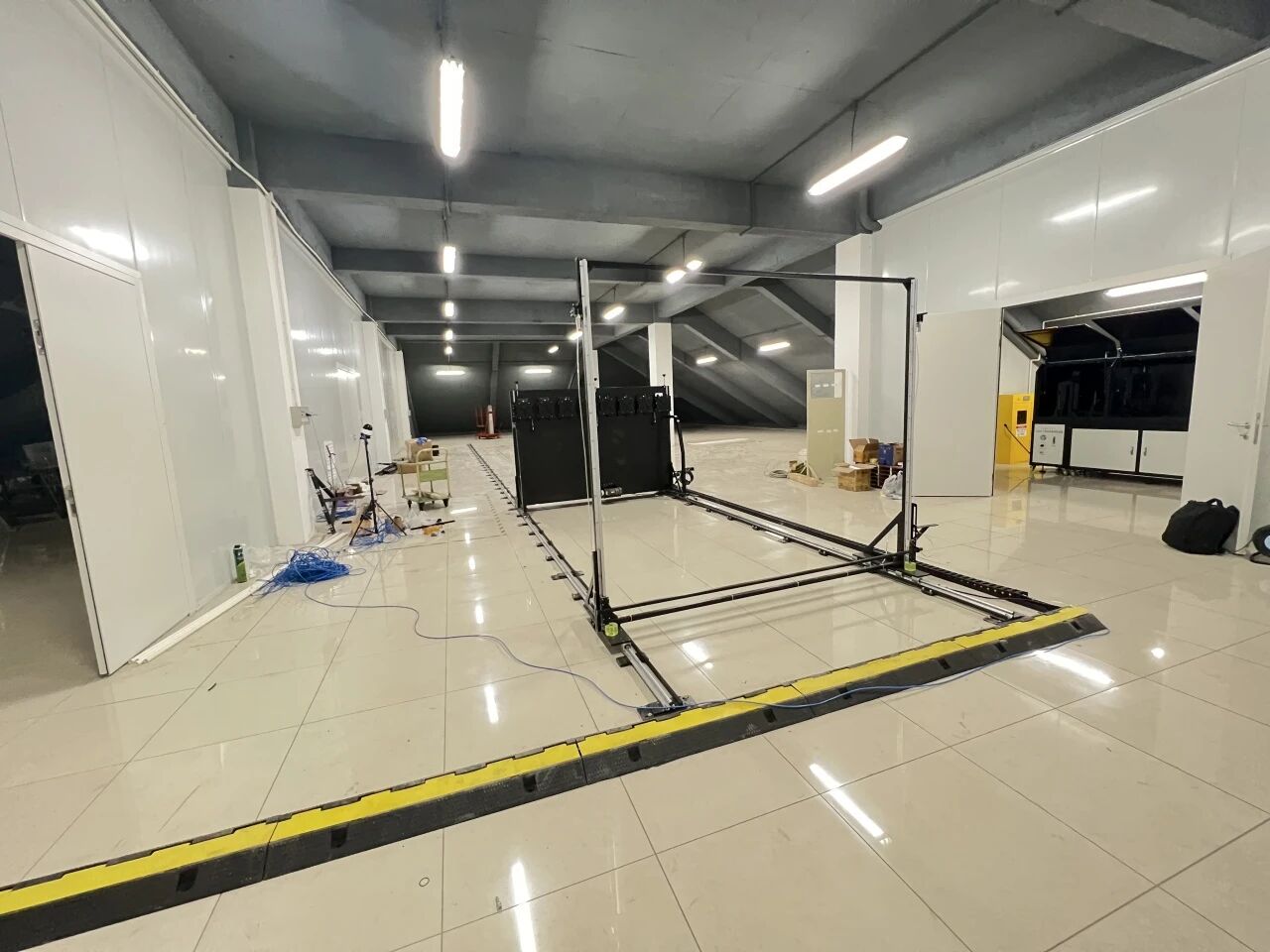

5.2 光学轨迹：
5.2.1 双电动位移轨道，有效长度：2.5m，移动测量精度±4mm以内；
5.2.2直线度：<0.04mm；
5.3 红光和紫外光源：
5.3.1 利用甲烷燃烧产生的火焰作为红光和紫外光源；
5.4 燃气：纯度不低于99.9%的甲烷；
5.5 保证光源辐射能量的变化小于±5%；
5.6 供气管道采用燃气流量调节阀；
5.7 供气管路采用燃气电磁阀，由控制单元控制供气切断；
5.8 点火方式：遥控高压电子点火；
5.9 中性密度滤光片：
5.9.1 功能：衰减紫外线辐射；
5.9.2 波长：200nm~300nm，中性紫外中性密度滤光片，50%和60%物理中性密度滤光片；
5.10 调制器：
5.10.1 用于需要特定闪烁频率的样品；
5.10.2 由斩波器和直流电动机组成；
5.10.3 调节直流电机以所需的旋转频率驱动斩波器，从而调节火焰燃烧产生的辐射。
5.11 样品载玻片支撑：
5.11.1功能：可安装不同类型的样品，并可沿光轨滑动；
5.11.2 滑动支撑高度：10 至 200 毫米可调
5.11.3 滑轨支架处理：整个支架发黑处理，防止表面反光；
5.11.4 样品安装角度调节：允许绕光轨轴垂直线旋转，并绕垂直于光轴的第二轴独立旋转，穿过光轴与探测器传感元件平面的交点，角度精度为±5°。样品轴与光轴之间的角度可调节为0°、15°、30°、45°和60°。
5.11.5 滑台支架移动速度：50mm/s
5.11.6 探测器距火焰移动范围：0～2500mm（出厂默认初始位置2000mm）
5.12 响应点D值测量：步进电机驱动样品安装支架，可以准确测量样品的响应点D值。
5.13电源参数波动测试：
5.13.1 采用可调电源；
5.13.2电压调节范围：0~50V，任意可调；

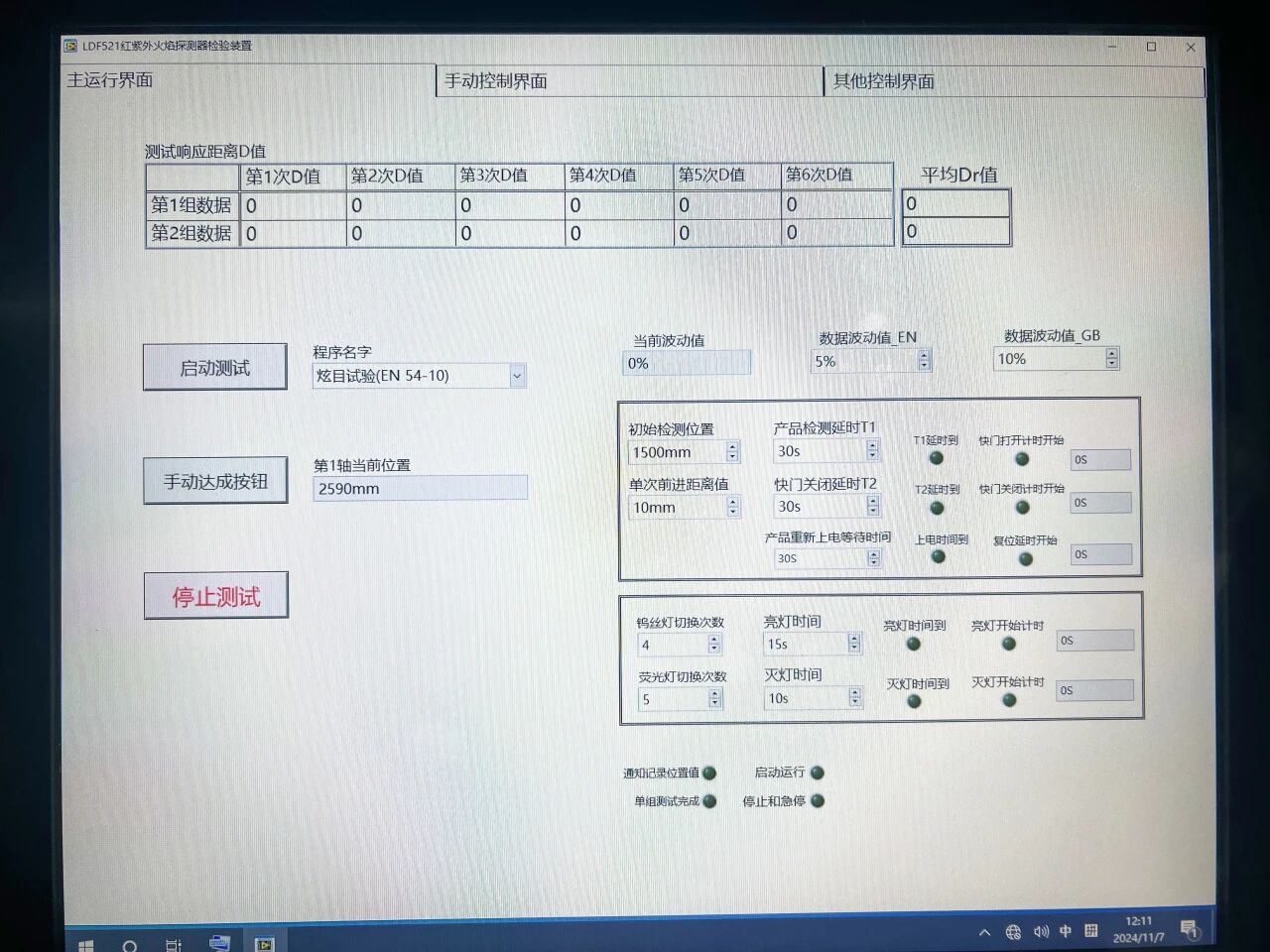

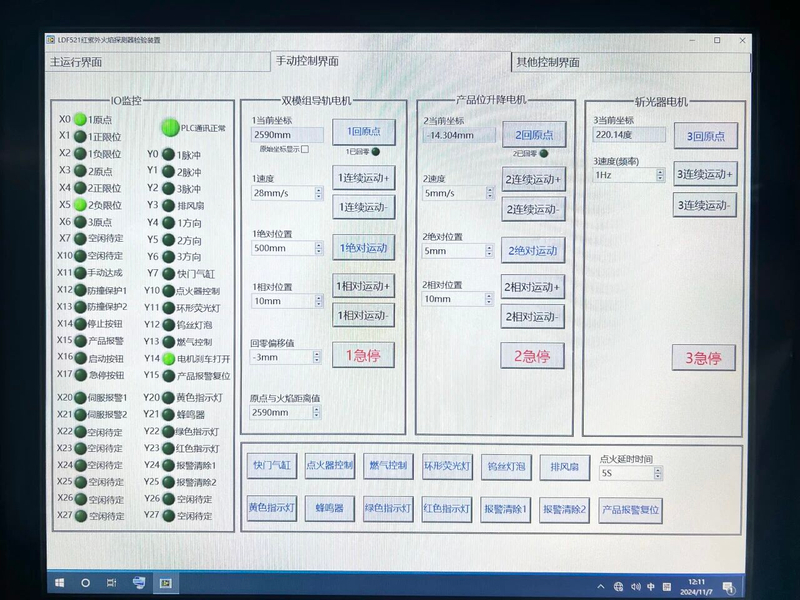

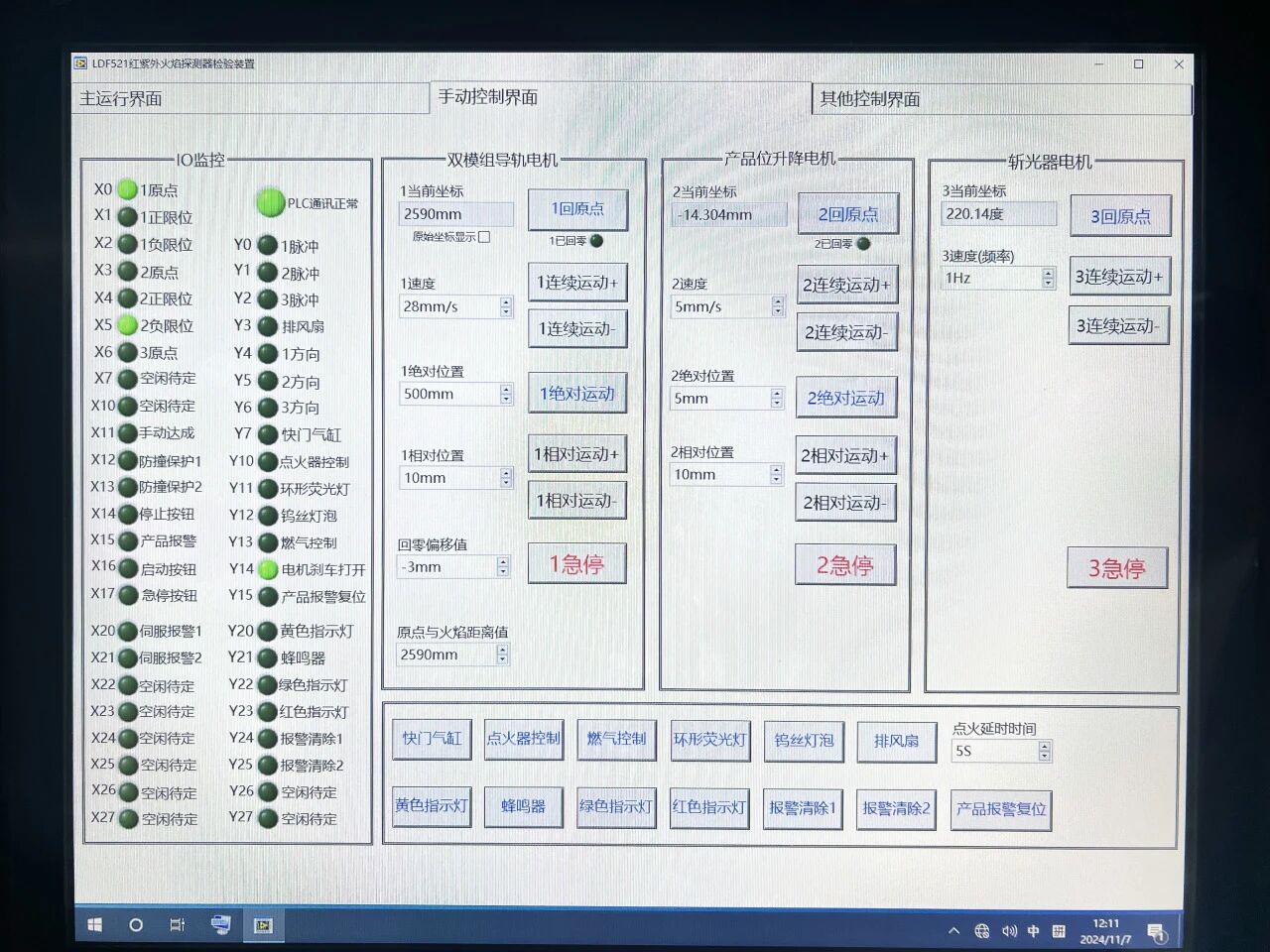

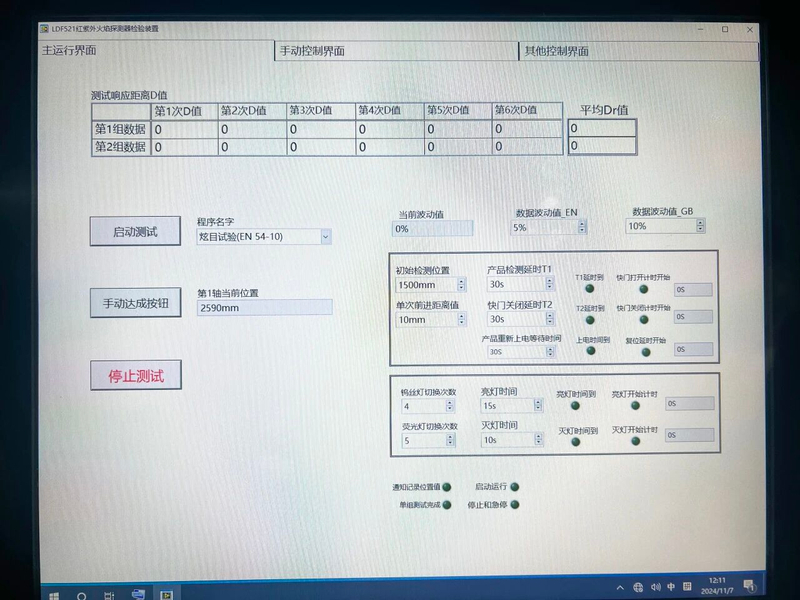

5.14 控制部分：
5.14.1采用触摸屏+PLC控制；
5.14.2 电机：两个步进电机分别控制光轨的水平移动和旋转角度；一个直流电机控制调制器改变闪光频率。
5.15斩波频率：0-14Hz； （使用时斩波器频率可连续调节；不使用时斩波器自动旋转至停止位置，不遮挡光路）；
5.16 快门：有利于探测器接收红光和紫外光源，并应能控制探测器对光源的曝光时间，精度为2秒；
5.17 环境光干扰试验装置：光源由两个相同的25W钨丝白炽灯组成，具有符合IEC 60064的透明玻璃外壳。光源应由50Hz交流电源供电。灯的色温为2850K±100K，保证探测器传感器平面上的照度为100Lx；
5.18电源：50Hz，AC220V，600W。
5.19 激光束：有利于调整样品和光源在同一水平线上。
5.20 不包括辐射计。
型号 | |
1 | 光学轨道 |
2 | 红/紫外光源 |
3 | 中性密度滤光片 |
4 | 调制器 |
5 | 样品载玻片支架 |
6 | 功率参数波动测试 |

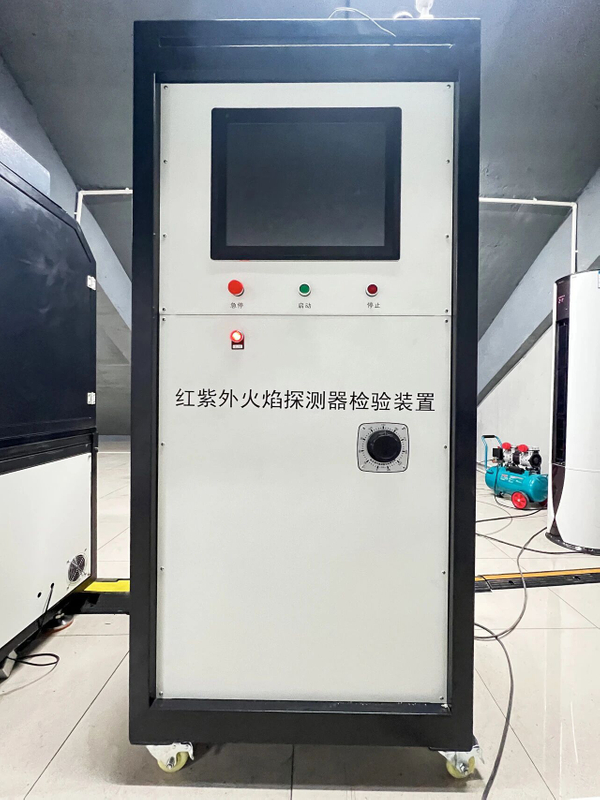

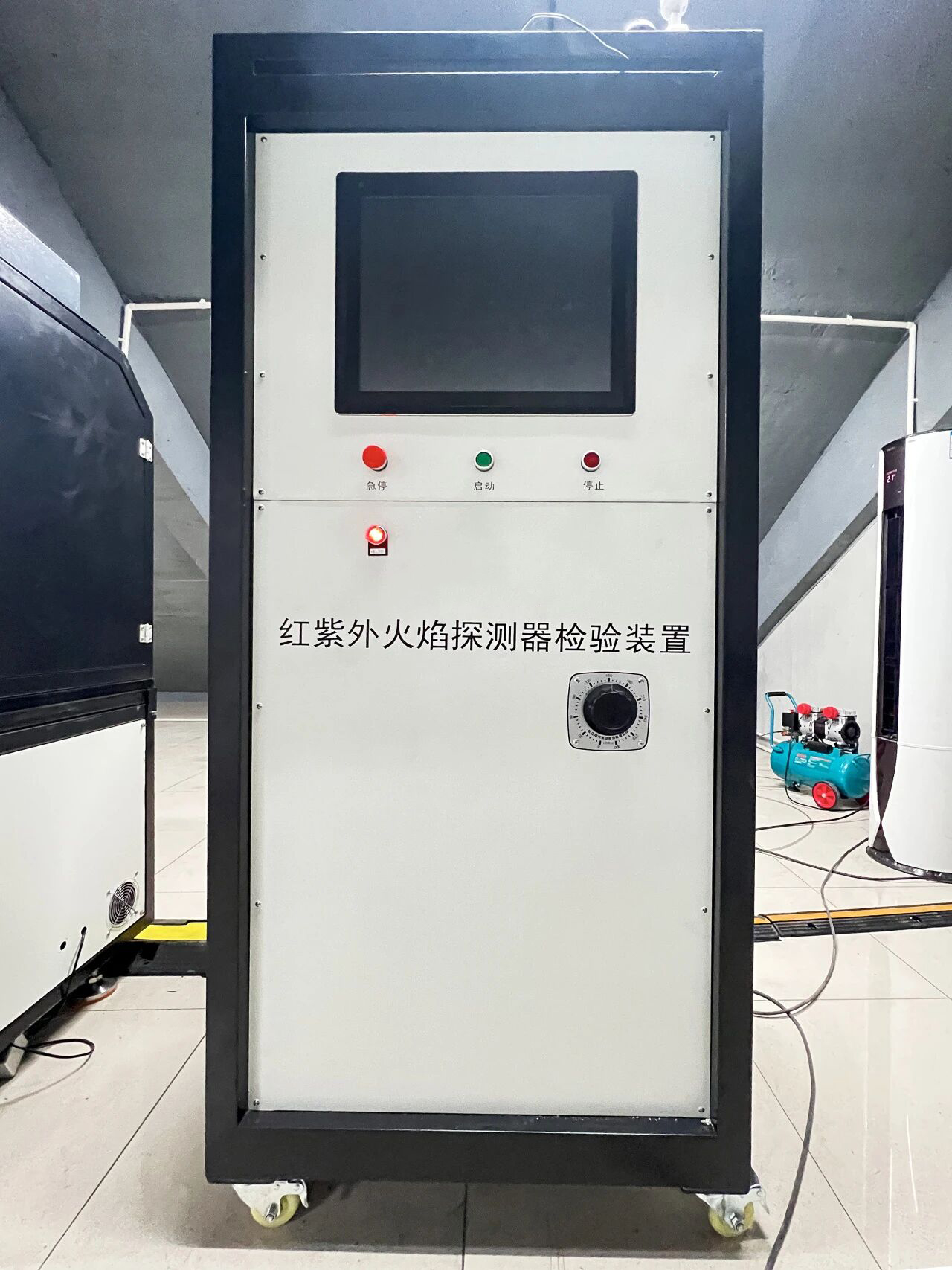

7 | 控制箱 |
8 | 操作显示触摸屏 |
9 | 环境光干扰装置 |
7.1 实验室环境要求
温度：15℃～35℃（25℃左右为理想）
相对湿度：25%RH～75%RH
大气压力：86kPa～106kPa
无阳光直射或其他直接热源
严禁明火
附近无强气流、强电磁场或强烈振动
轻松获取电源
地面相对平坦
可用空间：长3.8米，宽3.0米（含操作空间），高3.0米以上
7.2 设备设施要求
设备尺寸及功耗：
设备尺寸：长*宽*高：2780mm×530mm×1370mm
总功率：AC220V，600w
电源：AC220V 50HZ（电压波动≤±10%）
甲烷：99%甲烷（1瓶），我公司提供气瓶柜。
实验室应通风良好。
设备与墙壁的最小距离为 600 毫米。
