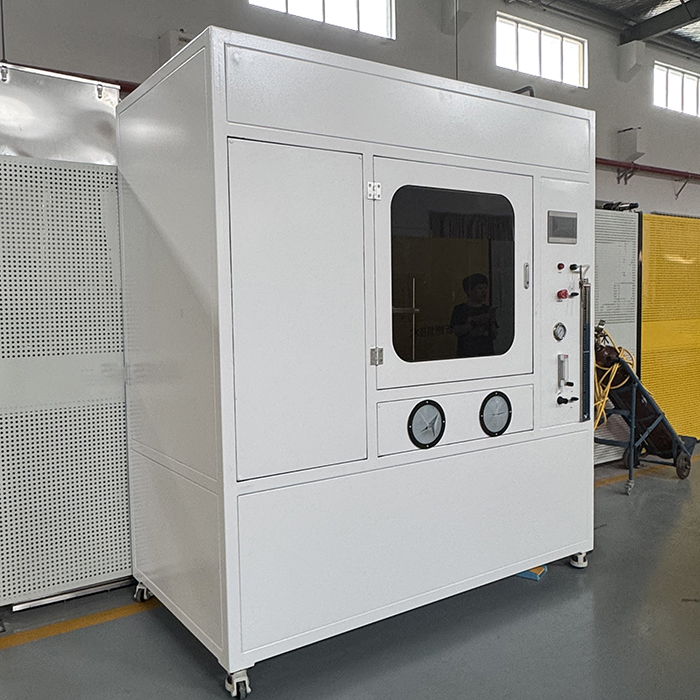

VW-1电线和电缆的水平垂直火焰测试仪

VW-1电线和电缆的水平垂直火焰测试仪

电线和电缆的VW-1水平垂直火焰测试仪是根据国际主流电线和阻碍性性能测试标准设计和制造的专业测试设备（尤其是UL 1581标准中的VW-1测试方法）。该设备主要用于评估垂直燃烧火焰的阻燃性能，即在特定条件下暴露于指定的火焰时，电线，电缆，光纤电缆及其成品等绝缘材料的性能。它是电线和电缆行业中质量控制，产品开发和安全认证的必不可少的关键工具。

核心功能和测试目的：

• 阻燃性能评估：模拟电线和电缆在垂直安装状态下遇到外部露天火焰的情况，并评估其防止火焰传播，自我效果能力以及燃烧滴水材料是否点燃下面的棉花的能力。

• 符合关键标准：主要满足UL 1581标准（VW-1垂直标本火焰测试）第1080条的要求。同时，它也可以与其他相关标准（例如IEC 60332-1，CSA C22.2 No. 0.3，GB/T 18380.12等）相兼容或参考垂直燃烧测试的规定。

• 确定VW-1等级：此测试是确定电线和电缆是否符合UL认证的严格的VW-1（垂直线）火焰等级的核心基础。通过此测试是获得UL VW-1认证的必要条件。

技术参数：

1. 顶部有强大的通风和烟气排气装置。测试完成后，它与空气供应系统同时打开，以将废气排放到户外。在测试期间，系统关闭。

2. 盒子的背面有一个空气供应门。测试完成后，打开排气系统时，将向盒子提供空气。在测试期间，此关闭需要关闭。

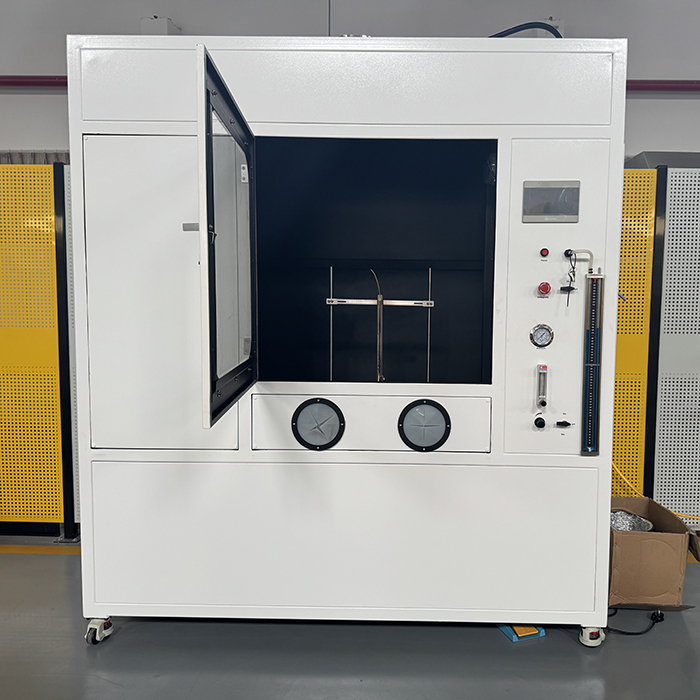

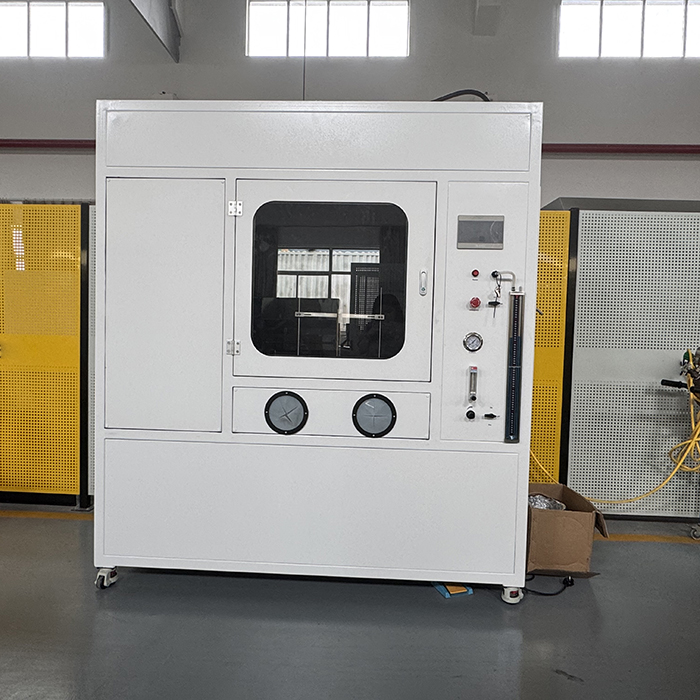

3. 盒子前面有一个坚固的玻璃观测窗口，可以在测试期间密封，以促进测试情况的​​观察。

4. 玻璃观测窗口下方有一个操作孔。该孔配有密封手套，操作员使用密封手套进行操作。

5. 测试箱体积规格：总尺寸2.1m（长度） * 1.2m（宽度） * 1.8m（高度），控制盒尺寸为0.45m（长度） * 0.35m（宽度） * 1m（高度），净体积：4.38 m3。

温度测量系统：

1. 导管传感器（铜管和热电偶） - 导管结构应具有极高的电导率的电解铜。长度为19.14±0.02mm。

2. K型装甲热电偶，配备了直径0.5mm不锈钢管作为外套。

3. 数字显示温度计与导入的K型热电偶匹配。读数大于1000°C。

4. 整个测试系统是：可移动类型，将其放置在测试框中以进行温度测量。

5. 配备电子秒表：准确至0.1（温度测量校准期间备用）。
