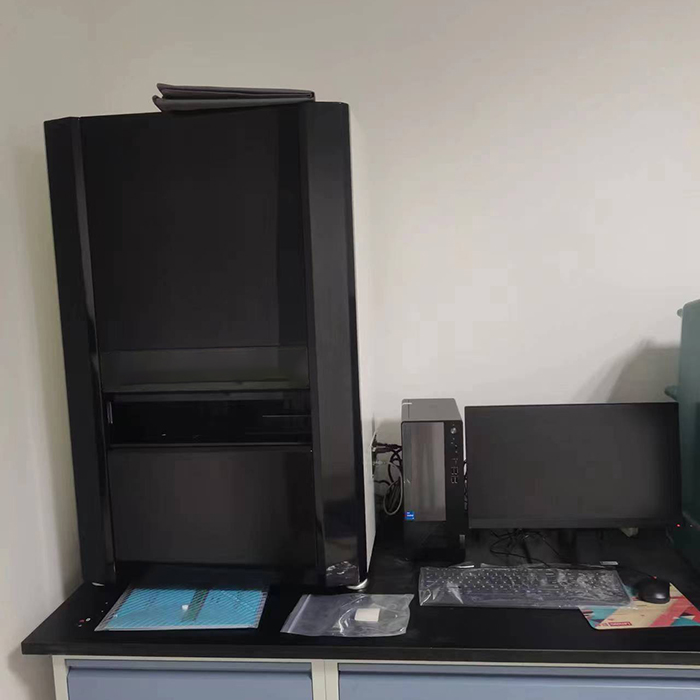

电线和电缆完全智能投影仪绝缘鞘厚厚度测试仪

电线和电缆完全智能投影仪绝缘鞘厚厚度测试仪

      完全智能的投影仪是根据标准GB/T2951.11-2008和IEC60811-1-1-2001中各种结构的电缆横截面维度的测量要求开发的。依靠图像获取和图片处理技术，该产品可以快速准确地测量。该仪器集成了5-2000万像素工业摄像机，远程镜头，支撑算法软件和平坦的红灯源，并且可以测量内径，外径，最小/最大/平均/平均厚度，偏心率以及各种类型的电缆绝缘和护鞘横截面的其他数据。

     为了确保图像采集的准确性和测量可重复性，该仪器使用3组工业透镜来帮助该产品达到0.01mm的测量指示准确性。

技术参数：

• 分辨率：1 µm；

• 测量范围：相机1 1〜12mm，相机2 12〜60mm，相机3 60〜140mm;

• 测量点：1〜12，可以设置；

• 测量点覆盖角：可以设置；

配置和结构：

• 测量镜头：5〜2000万像素，三个；

• 镜头位置高度可以进行微调；

• 数据校准：三个标准圆 +两个多环校准板对应于相机，并且可以轻松完成摄像头精度校准；

• 光源：高亮度SMD LED光源；平行于样品表的全部覆盖范围，可以测量不透明的样品；

• 光路系统：垂直防尘光路系统，以减少光学折射；

• 样品平台：超白色钢化玻璃平台；确保光透射率和样品平坦度；

• 数据连接端口：外部USB端口；

• 网络接口：外部网络接口；

• 测量程序：可以自动发布测试报告，可以设置报告信息，并且可以将报告用于存储和打印；

• 数据库程序：可以管理测量数据并将其转换为Excel文档；

• 有多种标准的电缆横截面样式可供选择；

• 主体是一个盒子结构，可减少外部光源干扰。

规格：

• 尺寸：650mm×480mm×1035mm;

• 电源：AC220V，50Hz。
