GD-BS 6378
Gold

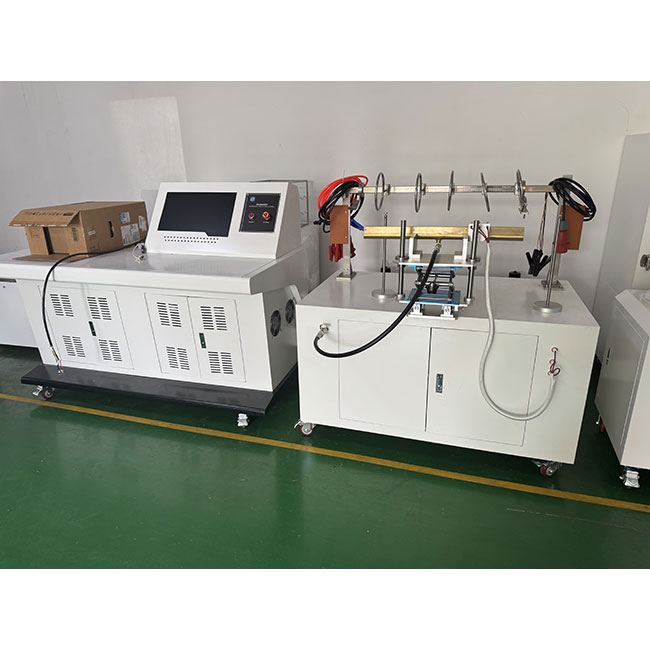

电缆耐火冲击力和喷水测试设备
产品简介：
在测试过程中，控制和监视电流，电压和气流，并且可以输出测试结果曲线。适用于矿物绝缘电缆，其额定电压不超过0.6至1 kV，可在火灾条件下长时间保持电路完整性。符合英国防火电缆标准，BS6387，“针对电缆在火下保持电路完整性的性能要求的规范。 ”
标准：
●BS6387-2013
●GB/T19216。（11，21，23，25）-2003;
●GB/T19216。（12，31）-2008;
●IEC60331-（1，2，11，21，23，25）：2018;
●GB/T19666-2019
●EN50200-2006
技术功能：
I. BS防火测试：

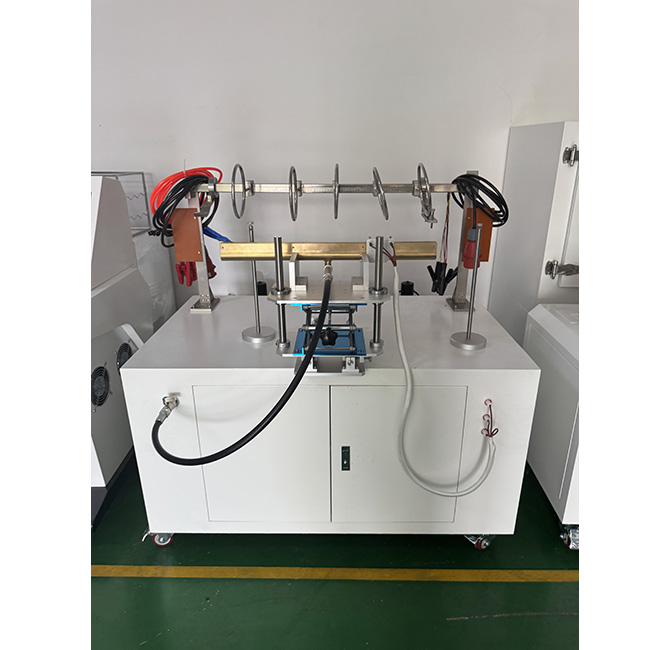

1。电缆支撑系统：电缆水平夹紧到电缆鞘的一端。电缆的中心部分用两个金属环（相距300mm）固定。环将接地到设备的其余金属零件。对于直径小于10mm的未武装电缆，或者在测试过程中可能会出现重大移动的其他电缆，需要另外三个环，每枚戒指与原始环约150mm固定。
2。连续性测试设备：在测试期间，电流通过所有电缆芯。使用足够能力的三相WYE连接的变压器，可以使用测试电压时保持最大允许泄漏电流2a。在电缆的另一端，将负载连接到每个核心，在额定电缆电压下施加约0.25A的电流。
3。热源：符合AGF-1857B的燃烧器，喷嘴长为610mm。
4。温度测量：将直径1.5mm的装甲温度计放置在空气入口附近，平行于燃烧器，上方75mm。
5。测试火焰温度：950±40°C。
6。测试样品：样品是成品的一部分，至少1200mm长，每端卸下100mm的护套和盖子。电缆两端的导体应根据电气规格连接。
7。测试电压：可调节100到1000V。
8。测试电流：可调节100至260mA。

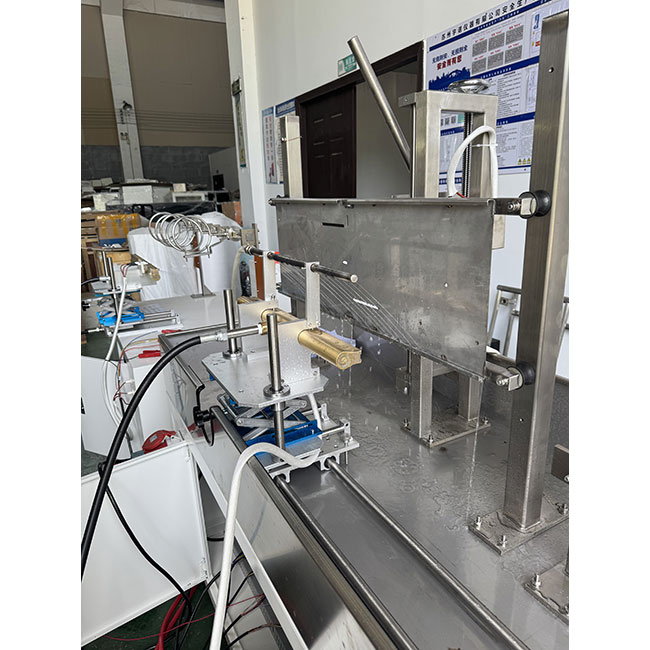

ii。 BS机械振动和耐火测试：
1。墙壁和安装：墙壁由耐热的耐火材料构成，并固定在两个水平钢梁上，一个在顶部，另一个位于平板的底部。平板长约900mm，宽300mm，厚9mm。墙的总重量（平板加支撑架）为10±0.5kg。每个钢梁是25毫米方形的钢管长约1m。如果需要填充材料，则应将其放置在梁内。上梁必须固定到平板上，以使其上表面与平板的上边缘齐平。平板的每个梁和外边缘都有一个水平孔，其精确位置由特定的支撑垫和支撑架要求确定。墙壁用四个橡胶衬套粘合到框架上，直径约为32mm，厚度为20mm。
2。热源：燃烧器符合500mm喷嘴长度的AGF-1857B。
3。温度测量：直径1.5mm的装甲温度计通过墙壁插入，距离墙壁8至10mm。使用以下步骤测量温度：温度计连接到低碳钢杆的一端（3mm±5％直径和300mm长），以便它可以测量杆的温度。杆靠近火焰，保持40至50mm的距离。在950°C的火焰温度下，杆在10到20秒内达到400°C。在650°C的火焰温度下，杆在20至40秒内达到400°C。
4。测试火焰温度：950±40°C。 5。振动装置：由低调杆（直径25mm±5％，600mm长±5％）组成。杆的纵向截面平行于墙壁，在壁顶的顶部200mm。一个轴将杆分为两个部分，200mm和400mm，较长的部分朝向墙壁。在60°C的温度下，每30±2秒钟将杆从平行位置掉落到壁的中心。
6。测试电压：可调节100到1000V。
7。测试电流：可调节100至260mA。

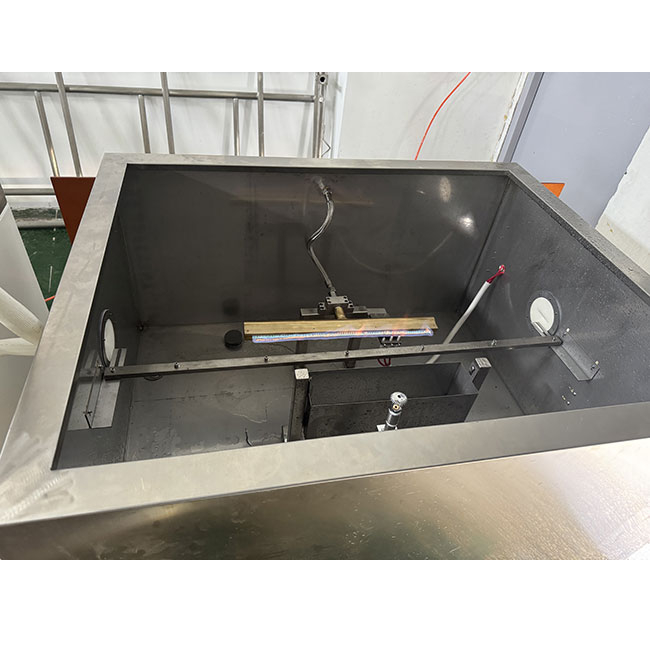

iii。 BS防水和耐火测试：
1.热源：燃烧器符合AGF-1857B，喷嘴长为500mm；
2。温度测量：将直径1.5毫米的装甲温度计放在电缆的底面上；
3。测试火焰温度：650±40°C；
4。喷水：将喷嘴安装在燃烧器中心的测试台上。施加了250kpa至350kpa的水压，在样品附近喷洒0.25至0.30升水。使用一个位于中央的深托盘，其长轴平行于电缆轴来测量该速率。该托盘宽约100mm，长400mm。
5。样品：大于1500mm的标本是从成品中取出的，并在环境温度下进行弯曲测试。从两端取出100mm的护套和盖子。电缆两端的导体应按照电气连接和制造商的建议对其进行适当处理。
6。测试电压：可调节100到1000V。
7。测试电流：可调节100至260mA。
iv。 BS8491-2008机械振动，火灾和防水测试（与GB/T19666-2019相同
1.测试梯子：冲击测试梯子由一个钢架组成，该钢架具有两个中央垂直钢构件，可以左右调节以容纳各种尺寸的电缆。测试梯子长1200±100mm，高600±50mm，总质量为18±1kg。
2。热源：符合AGF-1857B的燃烧器，具有500mm喷嘴长度，与BS机械振动和耐火测试火炬一起使用。
3。温度测量：将绝缘的耐热测试面板（10±2mm x 300±50mm x 900±100mm）与测试梯子固定。两个直径为两个1.5mm的热电偶将水平安装在梯子上，其中心线在测试面板底部上方100±10mm，其尖端在面板前的前面为20±1mm。将火炬喷嘴的中心放在两个下方50±10mm，在两个热电偶的前面放置100±10mm。点燃火炬后，调节气流，并每30秒记录每30秒的温度10分钟。计算出的平均温度应在830°C和870°C之间。如果温度不符合标准，请调节在标准公差内的气流流量和火炬位置并重新验证。 4。振动装置：由钢棒（直径25mm±0.1mm，长度为600mm±5mm）组成。杆的纵向截面平行于墙壁，在壁顶的顶部200mm。一个轴将杆分为两个部分，200mm和400mm，较长的部分朝向墙壁。在60°C，相距30±2s的情况下，将杆从平行位置掉落到壁的中心。
5。喷嘴：应使用符合BS EN60529014-1992的6.3mm插座的喷嘴。喷嘴中心线应与垂直方向的角度为45±5度，喷嘴位于标本的冲击点500±25mm。应调整流量计以保持水流12.5升/分钟。
6。测试电压：可调节100到1000V。
7。测试电流：可调节100至260mA。
V. EN50200-2006在紧急路线中未受保护的小电缆的水喷水测试（与GB/T19666-2019附录A相同
1.墙壁和安装：墙壁由耐热的耐火材料构成，并固定在两个水平钢梁上，一个在顶部，另一个位于板的底部。平板长约900毫米，宽300毫米，厚9毫米。壁的总重量（平板加支撑架）为10±0.5 kg。每个钢梁是25 mm的方形钢管，长约1 m。如果需要填充材料，则应将其放置在梁内。上梁必须固定在平板上，以使其上表面与平板的上边缘齐平。平板的每个梁和外边缘都有一个水平孔，其精确位置由特定的支撑垫和支撑架要求确定。将墙粘合到框架上，四个橡胶衬套的直径约为32毫米，厚20毫米。
2.热源：燃烧器符合AGF-1857B，喷嘴长为500mm。
3。温度测量：直径1.5mm的装甲温度计通过墙壁插入，温度计位于距墙壁8至10mm的位置。使用以下步骤测量温度：将温度计连接到低碳钢杆的一端（直径3mm±5％，长300mm），以便它可以测量杆的温度。将杆保持在火焰上，保持40至50mm的距离。在950°C的火焰温度下，杆在10到20秒内达到400°C。在650°C的火焰温度下，杆在20至40秒内达到400°C。
4。测试火焰温度：950±40°C。
5。振动设备：由低碳钢杆（直径25mm±5％，长度为600mm±5％）组成。杆的纵向截面与墙壁平行，墙壁上方200毫米。一个轴将其分为两个部分，200毫米和400毫米，较长的部分朝向墙壁。从60°C的30±2秒间隔间隔间隔30±2秒，将杆从平行位置掉落到壁的中心。
6。喷嘴：由不锈钢管制成，外径为16毫米，壁厚为1毫米。该管的间距为30毫米，有17 0.85毫米的圆孔。喷嘴以0.8±0.05 l/min的流速将水喷到样品上。
7。测试电压：可调节100到1000V。
8。测试电流：可调节100至260 mA。

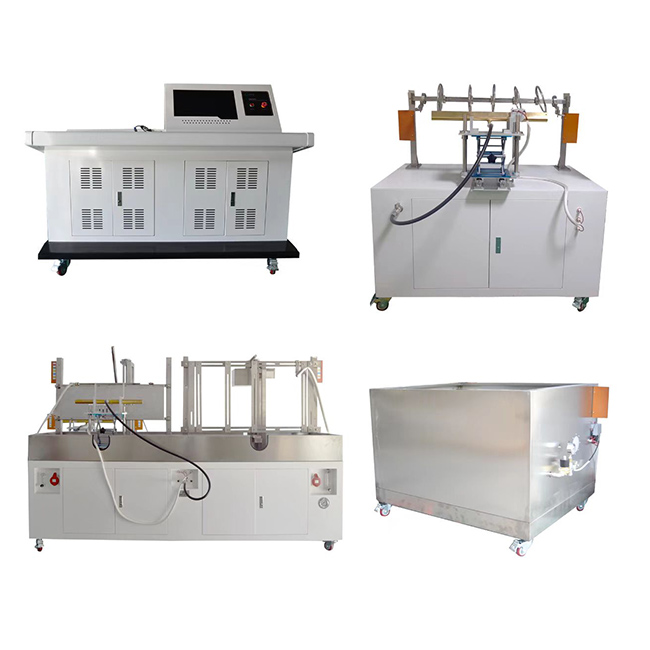

规格：
●测试柜尺寸：1500mm（W）×850mm（D）×1600mm（H）;

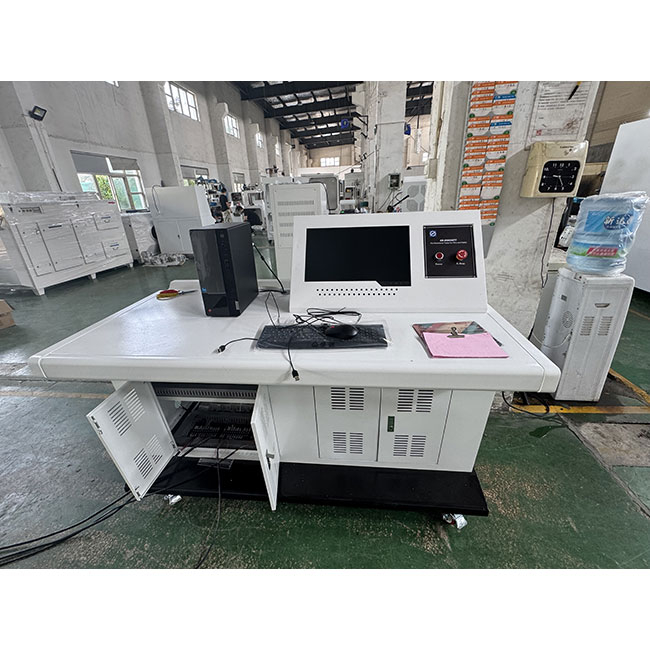

●控制控制台尺寸：1500mm（W）×900mm（D）×1300mm（H）;
●水箱尺寸：1500mm×1200mm×900mm；
●测试室：（客户提供）;
●气源：丙烷，空气（客户提供）；
●电源：三相，五线，AC 380V，50/60Hz，30a。
